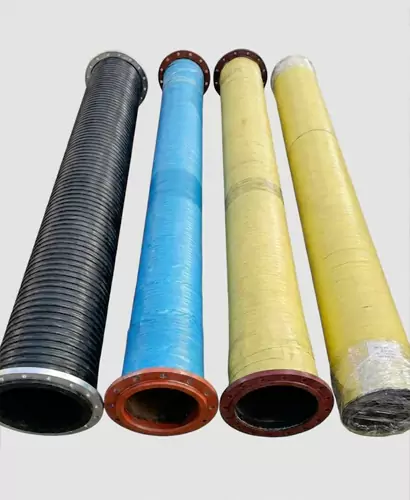

Гумено црево со голем дијаметаригра клучна улога во индустриите каде што преносот на течности со голем волумен не може да се преговара. Во JIDONGDA, посветивме повеќе од две децении на усовршување на овие црева за рударството, градежништвото, земјоделството и поморските сектори. Нашиот инженеринг се фокусира на издржување на екстремни притисоци, абразивни материјали и суровото време, додека одржува флексибилност и долговечност.

Разбирање на техничките барања,ЏИДОНГДАРешенијата за гумени црева со голем дијаметар интегрираат премиум природни и синтетички гумени соединенија со напредни зајакнувачки слоеви. Овој дизајн обезбедува отпорност на корозија, стареење и ненадејни скокови на притисок. Ја нагласуваме мазната внатрешна обвивка за да се минимизира загубата од триење, директно подобрување на оперативната ефикасност при транспорт на кашеста маса, багер и испуштање вода.

Основни параметри

Прецизноста во димензиите и составот на материјалот ја дефинира нашата производна линија. Подолу, ги разложуваме стандардните спецификации кои го водат изборот за инженерите и менаџерите за набавки. Имајте предвид дека секој параметар може да се прилагоди за специјализирани проектни барања.

• Опсег на внатрешен дијаметар:Од 4 инчи (102 mm) до 48 инчи (1219 mm), покривајќи ги повеќето индустриски потреби за вшмукување и празнење.
• Оценка на притисок:Работен притисок од 0,3 MPa до 2,5 MPa, со безбедносни фактори на притисок при пукање обично поставени на 3:1 или 4:1 врз основа на примена.

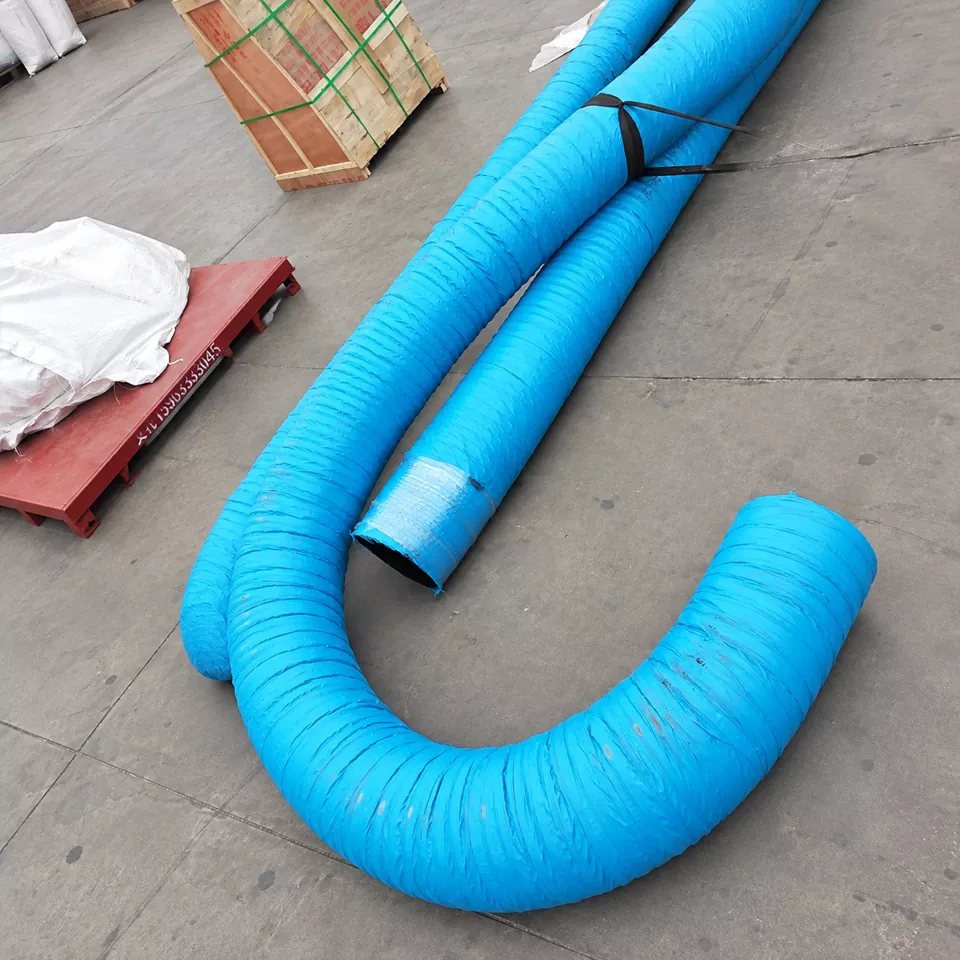

• Температурна отпорност:Стандардните црева издржуваат од -20°C до 80°C, додека верзии отпорни на топлина се протегаат до 120°C за пренос на пареа или топло масло.
• Материјал на облогата:Опциите вклучуваат мешавина NR/SBR за општо абразија, NBR за отпорност на масло и EPDM за хемиска и атмосферска издржливост.
• Зајакнувачки слоеви:Полиестерска ткаенина со висок затегнување, спирала од челична жица или повеќе текстилни слоеви вградени во гумениот ѕид за структурен интегритет.
• Својства на корицата:Синтетичка гума отпорна на триење, отпорна на озон и стабилизирана УВ-ултравиолетова гума за заштита од деградација на животната средина.

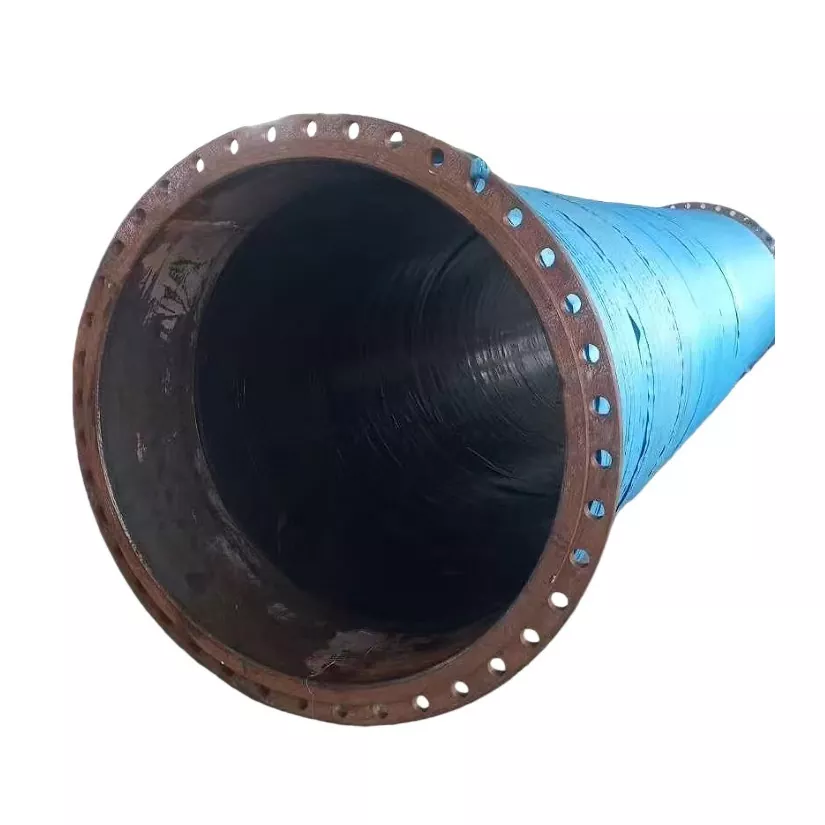

• Должина достапност:Стандардна должина од 20 метри или 61 метар, со прилагодени исечоци и склопови со завршетоци на прирабници подготвени во куќата.
• Оценка за вакуум:Целосна вакуумска способност за апликации за вшмукување, обезбедена со цврстата спирална жица интегрирана во ѕидот на цревото.

Апликации низ индустриите

Разновидноста на производите од гумени црева со голем дијаметар JIDONGDA произлегува од приспособливото инженерство. Подолу се примарните сектори каде што овие црева се покажуваат како неопходни.

• Рударство и преработка на минерали:Транспорт на јаловина, концентрирање на кашеста маса и обработка на вода на долги растојанија. Облогата отпорна на триење се справува со остри, тешки честички без брзо абење.

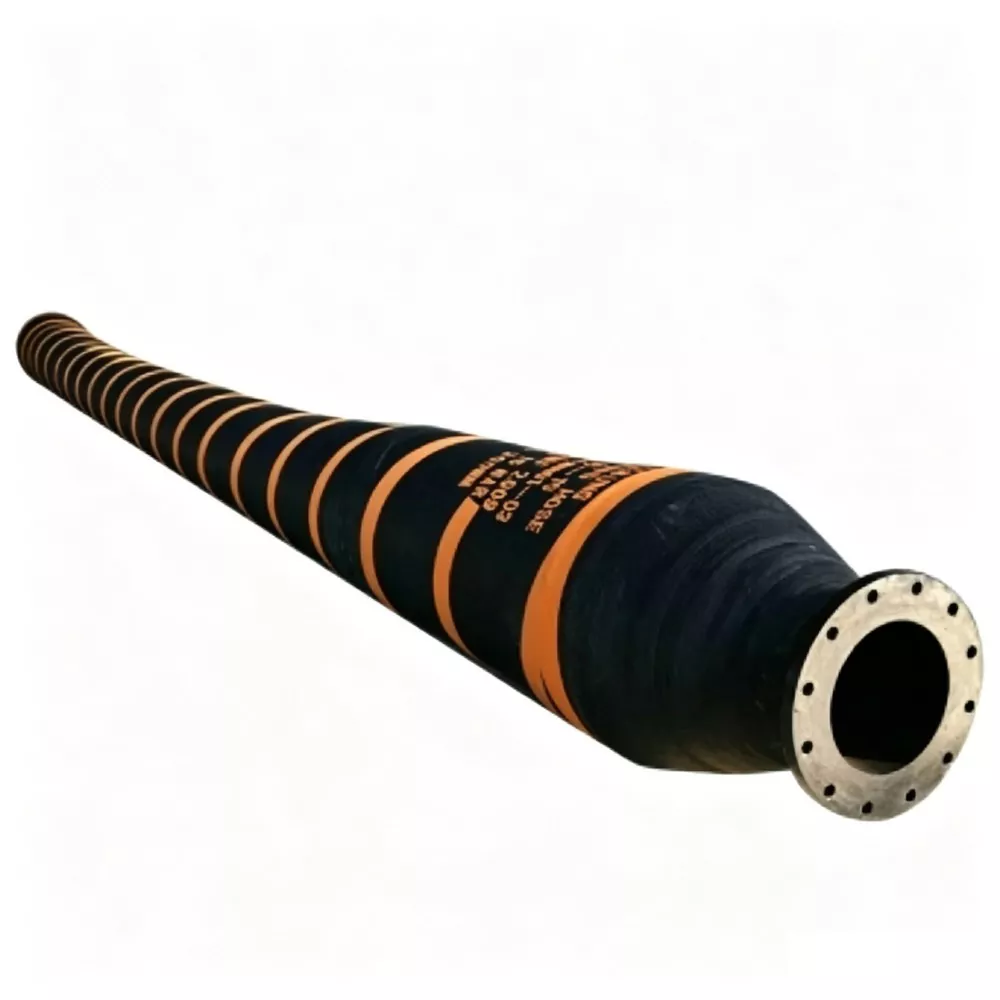

• Операции за копирање:Вшмукување и испуштање на песок, чакал и тиња од реки, пристаништа и морско дно. Флексибилноста на цревото го прифаќа постојаното движење на садовите за багер и пловечките цевководи.
• Земјоделско наводнување и одводнување:Пренос на вода од големи размери од резервоари до полиња, како и пумпање за контрола на поплави. Лесниот дизајн на цревото во однос на големината на отворот го поедноставува распоредувањето и пронаоѓањето.
• Одводнување на градилиштето:Отстранување на подземните или атмосферските води од ископувања, темели и тунели. Целосниот вакуумски рејтинг обезбедува постојано вшмукување дури и при високи барања за подигање.
• Морски и офшор:Трансфер на баластна вода, пумпање на водите и одговор на истекување на нафта. Специјалните капаци отпорни на масло и огноотпорни ги исполнуваат строгите прописи за поморска безбедност.
• Управување со индустриски течен отпад:Ракување со корозивни ефлуенти и хемиски нуспроизводи во пречистителни станици. EPDM облогите обезбедуваат одлична отпорност на широк опсег на нивоа на pH.
• Генерирање на енергија:Линии за внес и испуштање на вода за ладење за термоелектрани. Цревата издржуваат постојан проток на вода и умерени температури без скалирање или деградација.

Предности од изборот на JIDONGDA како добавувач на црева

Изборот на добавувач за гумено црево со голем дијаметар вклучува проценка на повеќе од само самиот производ. JIDONGDA интегрира услуга, тестирање и логистика за да обезбеди целосна сигурност.

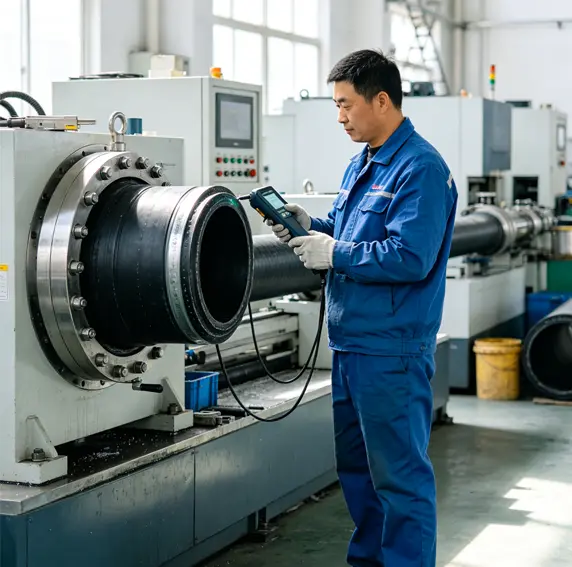

• Фабричка директна контрола на квалитет:Нашата домашна лабораторија секојдневно спроведува тестови на реометар, анализа на цврстина на истегнување и испитувања за отпорност на триење. Клиентите добиваат детални тест сертификати со секоја пратка.
• Прилагодена инженерска поддршка:Распоредуваме инженери за да ги проценат условите на лице место, да препорачаме оптимални конфигурации на цревото и да дизајнираме специјални крајни врски што ја намалуваат сложеноста на инсталацијата.
• Глобална логистичка експертиза:Цревата се спакувани во заштитни обвивки и се испраќаат преку методи на кршење или контејнери до кое било големо пристаниште ширум светот. Нашиот тим за документација обезбедува непречено царинење.
• Конкурентни вкупни трошоци на сопственост:Продолжените интервали на сервисирање и ниските барања за одржување ја надоместуваат почетната инвестиција. Многу клиенти пријавуваат три до пет пати подолг живот во споредба со генеричките алтернативи.
• Брз развој на прототип:За уникатни проекти, можеме да произведеме црева за примероци во рок од 15 дена, овозможувајќи тестирање на терен пред да започне целосното производство.

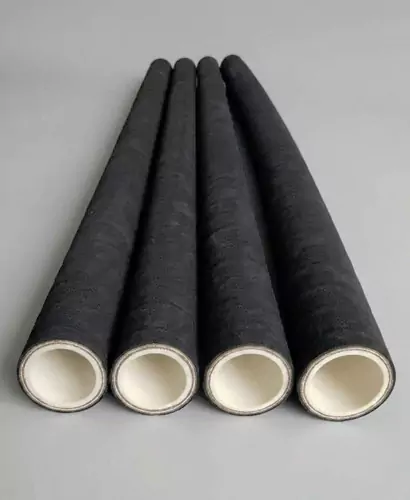

Гумено црево со висок притисокстои како критична компонента во безброј индустриски, хидраулични и пневматски системи. Неговата способност да пренесува течности, гасови и абразивни материјали под екстремен притисок додека одржува флексибилност го прави незаменлив. Разбирањето на параметрите за дизајн, составот на материјалите и технологиите за зајакнување зад овие црева е од суштинско значење за изборот на вистинскиот производ и обезбедувањето оперативна безбедност.

Основна конструкција

Секое гумено црево со висок притисок е изградено околу трислојна структура дизајнирана за издржливост и сигурност при стрес. Внатрешната цевка, слојот за зајакнување и надворешниот капак работат заедно за да се справат со интензивни работни притисоци, да се спротивстават на хемиската деградација и да издржат абење од околината.

• Внатрешна цевка:Формулиран од соединенија од синтетичка гума како што се NBR (нитрил), EPDM, SBR или неопрен. Изборот зависи од течноста што се пренесува. NBR се истакнува во отпорноста на маслото и горивото, додека EPDM се справува со вода и пареа со висока температура. JIDONGDA користи прилагодени мешани соединенија за да постигне оптимална компатибилност со хидраулични масла, течности на база на вода и агресивни хемикалии.
• Зајакнувачки слој:Ова е срцето на способноста за носење притисок. Во гумата се вградени повеќе слоеви на плетенка од челична жица со висок затегнување или челична жица со спирала намотана. Некои дизајни користат текстилно плетење за умерен притисок. За екстремни барања за висок притисок, вообичаени се четири или шест слоеви на засилување со спирална жица. Цревата JIDONGDA се карактеризираат со цврсто контролирани агли на плетење и затегнување на жиците за да се максимизира силата на пукање додека се зачувува флексибилноста.
• Надворешен капак:Обезбедува отпорност на абразија, озон, временски услови и масло. Обично се направени од неопренови или синтетичка гума со дополнителни површински третмани. Навлаките на JIDONGDA се дизајнирани со мазна или обвиткана завршница, а специјални капаци одобрени од MSHA се достапни за апликации за рударство.

Најчесто поставувани прашања

Кои безбедносни фактори треба да ги применам при изборот на гумено црево со висок притисок?

Индустрискиот стандард е безбедносен фактор 4:1 помеѓу притисокот на пукање и максималниот работен притисок. Сепак, динамичните апликации со скокови на притисок или импулсни циклуси често бараат повисок фактор, како што се 5:1 или 6:1.ЏИДОНГДАинженерскиот тим може да помогне во пресметувањето на вистинската безбедносна маржа врз основа на бранувањето на пумпата, забрзувањето и профилот на притисокот на системот. Никогаш не надминувајте го објавениот работен притисок од производителот и секогаш земајте во предвид намалување на температурата.

Како температурата влијае на работата на гуменото црево?

Како што температурата се зголемува, гумените соединенија омекнуваат и јачината на арматурата може да се намали. На пример, NBR црево со 4.000 psi на 100°C може да одржи само 3.200 psi на 120°C. JIDONGDA обезбедува пониски криви во нивните технички каталози. За континуирана употреба на висока температура над 120°C, размислете за црева со внатрешни цевки HNBR или EPDM и соодветна изолација. Ниските температури може да ја направат гумата кршлива; Цревото од -40°F сепак мора внимателно да се ракува во близина на таа граница.

Со кои стандарди се во согласност со гумените црева JIDONGDA?

Цревата JIDONGDA се произведени за да ги исполнуваат или надминуваат сериите SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 и DIN 20022/20023. Многу црева исто така носат одобренија MSHA за рударство. На барање се обезбедуваат целосни сертификати и извештаи за сериски тестови.

Како правилно да ја измерам должината на склопот на гуменото црево со висок притисок?

Мерете од лице за заптивање до лице за заптивање по должината на централната линија на цревото, вклучувајќи ги и краевите за монтирање. Овозможете насочување на свиоците и термичко проширување. JIDONGDA нуди водич за мерење и може да фабрикува сопствени склопови на лице место. Користењето на правилната должина го спречува непотребното оптоварување на фитинзите и го продолжува работниот век.

Што предизвикува дефект на гуменото црево и како можам да го спречам?

Вообичаените начини на дефект вклучуваат: ерозија на внатрешната цевка од голема брзина на течноста (надминување на препорачаниот проток), замор од арматурата од прекумерни бранови на притисок, надворешно абразија од триење на други црева или делови од машината и хемиска некомпатибилност што предизвикува оток или стврднување. Спречете ги неуспесите со користење на работниот лист за апликација на JIDONGDA за усогласување на цревото со течноста и притисокот, инсталирање на заштитни чаури или штитници за црево во сурови области и спроведување на редовен режим на проверка.

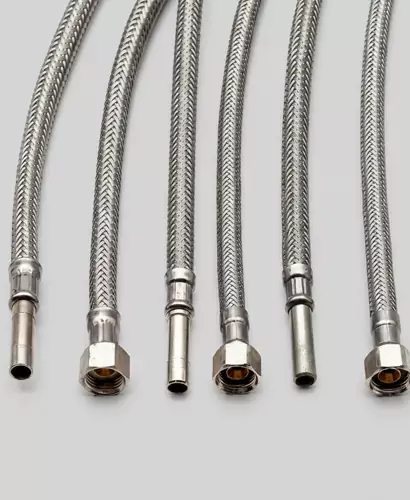

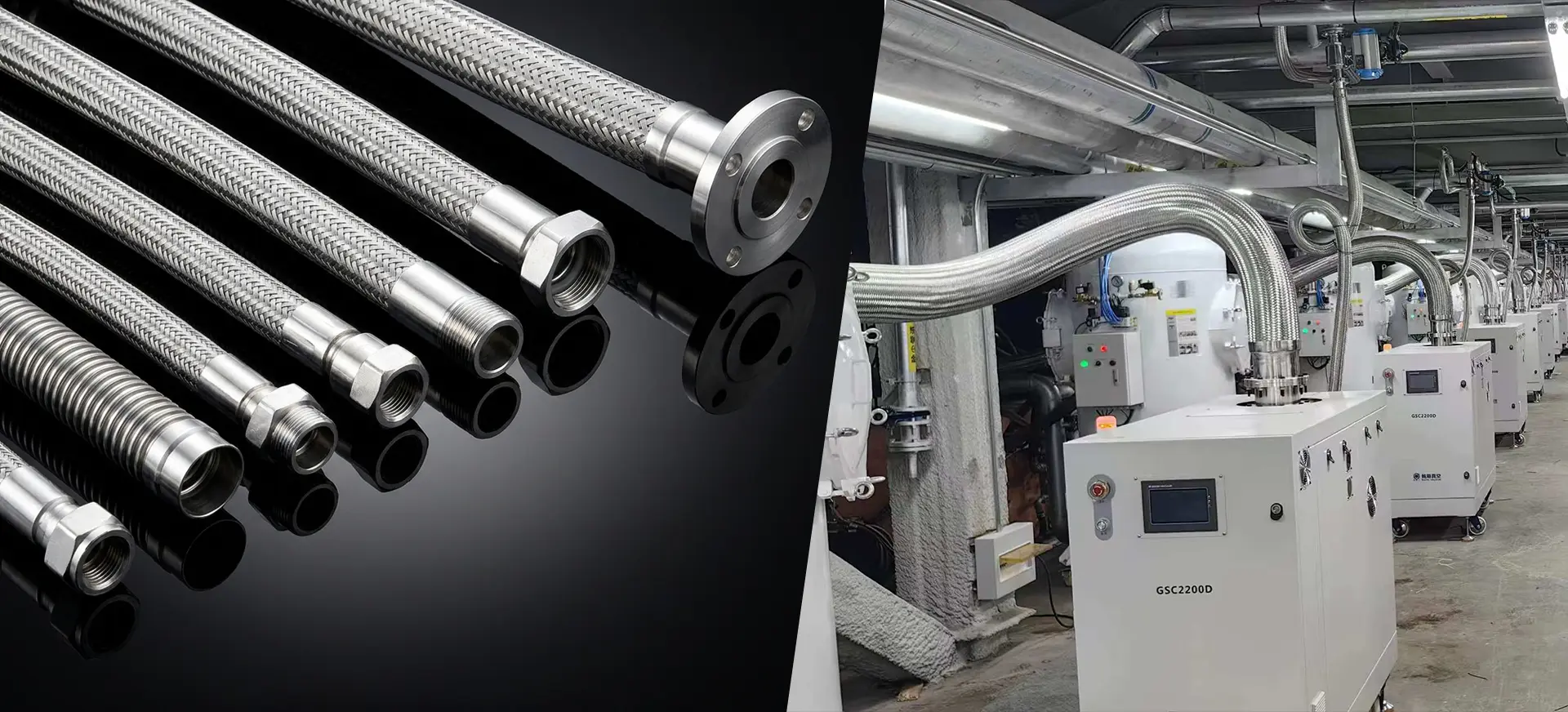

НаМетално цревослужи како основна компонента во безброј индустриски, комерцијални и станбени системи за пренос на течности. Конструирани да апсорбираат вибрации, да компензираат за термичка експанзија и да го поправат неусогласеноста, овие флексибилни цевки обезбедуваат безбедно и сигурно работење под тешки услови.ЏИДОНГДАго унапреди дизајнот и производството на склопови на метални црева преку ригорозен избор на материјали, прецизни процеси на брановидност и темелна интеграција на фитинг на крајот.

Клучни параметри и конфигурации на производот

• Номинален дијаметар (DN): Се движи од DN6 (1/4 инчи) до DN300 (12 инчи) и пошироко за индустриски цевки од големи размери.
• Работен притисок (PW): Обично од полн вакуум до 350 бари во зависност од дијаметарот, бројот на слоеви на плетенка и дебелината на брановидноста.
• Притисок на пукање (PB): Конструиран со безбедносен фактор од 4:1 во однос на работниот притисок за стандардни склопови.
• Температурен опсег: Стандардните склопови од нерѓосувачки челик работат од -200°C до +600°C; легурите со висока температура го зголемуваат ова до 800°C или повеќе.
• Радиус на свиткување: Статичните и динамичните минимални радиуси на свиткување се наведени по дијаметар за да се спречи пренапон.
• Флексибилност и должина на удар: Дефинирано со аксијална компресија, проширување, страничен поместувачки капацитет и аголно движење.
• Крајни фитинзи: Прирабници, навојни, заварени краеви, санитарни, camlock или прилагодени дизајни.

Најчесто поставувани прашања

Која е разликата помеѓу прстенесто и спирално брановидно метално црево, и што препорачува JIDONGDA?

Прстенестото брановидно црево се состои од низа униформни, паралелни прстени, кои нудат супериорна флексибилност, потесен радиус на свиткување и поголем капацитет на притисок поради поефективното засилување на плетенката. Спирално брановидно црево има континуиран спирален профил, генерално обезбедува пониски оценки за флексибилност и притисок, но понекогаш и пониска цена за некритични статички апликации. JIDONGDA првенствено произведува прстенести брановидни црева бидејќи обезбедува подобри вкупни перформанси, подолг век на замор и компатибилност со услови на целосен вакуум. За апликации кои не бараат висока флексибилност, спиралните верзии може да се набават на барање по внимателен инженерски преглед.

Како да ја одредам точната должина на склопот на метално црево за апсорпција на вибрации?

За апсорпција на вибрации, склопот мора да биде доволно долг за наметнатото движење да не го принуди цревото да се свитка под неговиот динамички минимален радиус на свиткување. Животната должина - делот од цревото без ограничувања за прицврстување на крајот - треба да биде најмалку 10 пати поголем од номиналниот дијаметар за едноставни странични вибрации и подолг кога и амплитудата и фреквенцијата на вибрациите се високи. Апликативните инженери на JIDONGDA можат да извршат анализа на движење користејќи ги вашите податоци за поместување за да ја препорачаат прецизната потребна слободна должина, спречувајќи неуспех на предвремен замор.

Може ли металното црево да се користи под полн вакуум без да се сруши?

Да, прстенести брановидни црева JIDONGDA со целосна покриеност со плетенки се оценети за целосна услуга со правосмукалка. Профилот на брановидноста е специјално дизајниран така што надворешната плетенка спречува превиткување или свиткување кога внатрешниот притисок паѓа под атмосферскиот притисок. За критични апликации со висок вакуум при покачена температура, системот треба да се прегледа за да се потврди дека материјалот одржува доволно цврстина. Во такви случаи, може да се вгради постава за да се обезбеди структурна стабилност.

Што предизвикува абење на плетенката и како може да се спречи?

Абењето на плетенката претежно произлегува од триење на соседните структури, триење од прекумерно движење или нервоза помеѓу плетенката и брановидното јадро. Контактот меѓу плетенки за време на цикличното движење може да генерира и локализирано абење. Превентивните мерки вклучуваат инсталирање на цревото со соодветно растојание, користење на заштитни надворешни капаци како што се оклопи или силиконски јакни и избегнување распореди за инсталација што предизвикуваат контакт од плетенка со плетенка или плетенка со конструкција. JIDONGDA може фабрички да ги собере заштитните чаури кои значително го продолжуваат векот на склопување во абразивни средини.

Како се тестираат склоповите на JIDONGDA пред пратката?

Секој склоп е подложен на тест за хидростатички притисок при 1,5 пати поголем од номиналниот работен притисок, со време на задржување според меѓународните стандарди. За сервис на гас се врши пневматско тестирање под контролирани услови. Дополнително недеструктивно тестирање, како што е инспекција на продирање на боја на завари, позитивна идентификација на материјалот (PMI) и откривање истекување на хелиум, се достапни на барање. Редовно се спроведува тестирање на пукање на склопови на примероци од секоја производна серија за да се валидираат маргините на дизајнот. Сертификатите за усогласеност и извештаите за тестирање се стандардна документација.

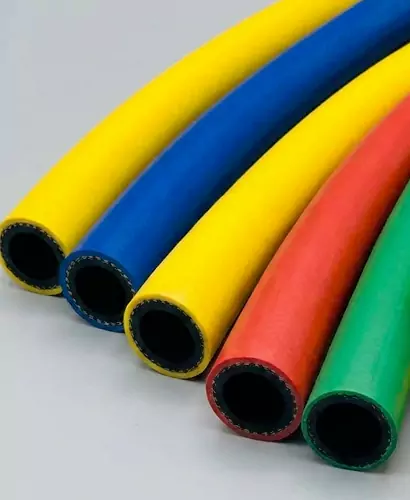

НаНеметално цревое основна компонента во современото ракување со течности, хемиски пренос, пневматско пренесување и вакуумски системи. Произведено од напредни полимери, еластомери и армирани композити, неметалното црево надминува многу ограничувања на крутите метални цевки и флексибилните метални црева, како што се корозија, пукање од замор и прекумерна тежина. JIDONGDA го рафинира дизајнот и производството на неметални црева во текот на две децении, обезбедувајќи производи кои комбинираат висока флексибилност, исклучителна хемиска отпорност и долг работен век.

Основни предности

• Супериорна отпорност на корозија:Термопластичните и еластомерните облоги се инхерентно отпорни на киселини, алкали, растворувачи и солени раствори кои брзо го разградуваат нерѓосувачкиот челик и галванизираниот челик.
• Лесна конструкција:Склоповите на неметални црева често тежат 60-70% помалку од еквивалентни метални црева, намалувајќи го структурното оптоварување и овозможувајќи побрзо рачно ракување на лице место.
• Замор и амортизација на вибрации:Полимерните структури апсорбираат пулсирања, воден чекан и механички вибрации, спречувајќи предвремено откажување на точките за поврзување.
• Електрична изолација:Многу неметални материјали обезбедуваат висока диелектрична цврстина, што ги прави идеални за апликации во близина на трансформатори, железничка опрема за влечење и експлозивни атмосфери.
• Потесен радиус на свиткување:Дизајните на композитните неметални црева овозможуваат свиткување без превиткување, поедноставувајќи ја инсталацијата во затворени простори.
• Опции за хигиенски и мазни отвори:Тефлонски, силиконски и ПВЦ црева за храна нудат исклучително мазни внатрешни површини кои го спречуваат растот на бактериите, ги задоволуваат барањата на FDA и ЕУ 1935/2004 и го олеснуваат чистењето CIP/SIP.

Апликација

• Дозирање и пренос на хемикалии:Тефлонски и NBR црева безбедно пренесуваат концентрирани киселини (HCl, H2SO4), каустична сода, растворувачи и фармацевтски посредници без истекување или разградување. Интегрираните жици за заземјување во антистатички дизајни спречуваат акумулација на полнеж во експлозивни атмосфери (АТЕКС зона 1/2).
• Храна и пијалоци:Силиконските и полиуретанските неметални црева ги исполнуваат прописите на FDA и ЕУ за контакт со храна. Тие ракуваат со млечни производи, пиво, вино, масла за јадење и вода со висока чистота без пренос на дамки. Дизајните со мазни отвори овозможуваат хигиенски врски и го минимизираат задржувањето на производот.
• Високотемпературна пареа и врело масло:Специјално сложените EPDM и силиконски црева издржуваат заситена пареа до 165°C и пренос на врело масло, намалувајќи ги барањата за изолација во споредба со металните цевки.
• Земјоделство и наводнување:ПВЦ и композитните неметални црева се стабилизирани со УВ и отпорни на алги, што доставуваат вода и течни ѓубрива преку големи ролери и системи капка по капка. Нивната лесна природа овозможува брзо сезонско распоредување и пронаоѓање.
• Пневматско и вакуумско пренесување:Засилените полиуретански и UHMWPE црева се справуваат со абразивни гранули, пластични пелети, струготини и прашоци. Антистатичките верзии безбедно го отстрануваат статичкото наталожување при проток на материјал со голема брзина.
• Морски и офшор:Неметалните склопови на црева со капаци од EPDM или неопренови се спротивставуваат на прскање со сол, УВ и прскање со масло, служејќи како линии за вода за пиење, сива испуштање вода и поврзување на течноста за ладење на моторот на бродови и платформи.
• Лабораторија и Биофарма:Ултра чистите тефлонски и силиконски црева стврднати со платина се од суштинско значење за WFI јамките, хроматографијата, преносот на медиуми и склоповите за еднократна употреба во биопроцесирањето, каде што треба да се минимизираат истекувањето и извлекувањето.

Контрола на квалитет и прилагодено производство на JIDONGDA

Секое неметално црево што го напуштаФабрика JIDONGDAе резултат на строги контроли на процесот, од реолошка анализа на суровини дојдовни до тестирање на пукање на конечниот состав. Нашите способности на клупата за тестирање вклучуваат тестирање на хидростатички притисок до 400 бари, тестирање на вакуумски колапс, проверки на електричен континуитет (за антистатички степени) и комори за забрзано стареење со УВ/озон. JIDONGDA поседува ISO 9001:2015 и ISO 14001 сертификати, а нашата средина за чиста соба (класа 100.000) е посветена на производство на силикони и тефлонски црева за клиенти на биофарма. Нудиме брзи прототипови за сопствени димензии на цревото, специјални капаци во боја, хибридни материјали и повеќеламинатни конструкции кои ниту еден стандарден каталог не може да ги покрие. Краткото време за испорака и техничката поддршка од нашите инженери за апликации ја прават JIDONGDA доверлив партнер за глобалните дистрибутери и за производителите на оригинална опрема.

За проекти за кои е потребна обемна документација, поддршка за насочување на 3D црева или тестирање на примероци против агресивни медиуми, JIDONGDA ве поканува да го контактирате нашиот инженерски тим со вашата техничка спецификација. Нашите научници за материјали ќе препорачаат оптимална конфигурација на неметални црева и ќе обезбедат комплетен протокол за тестирање и анализа на животниот циклус, помагајќи ви да постигнете оперативна сигурност без препрецизирање на скапите егзотични легури.
