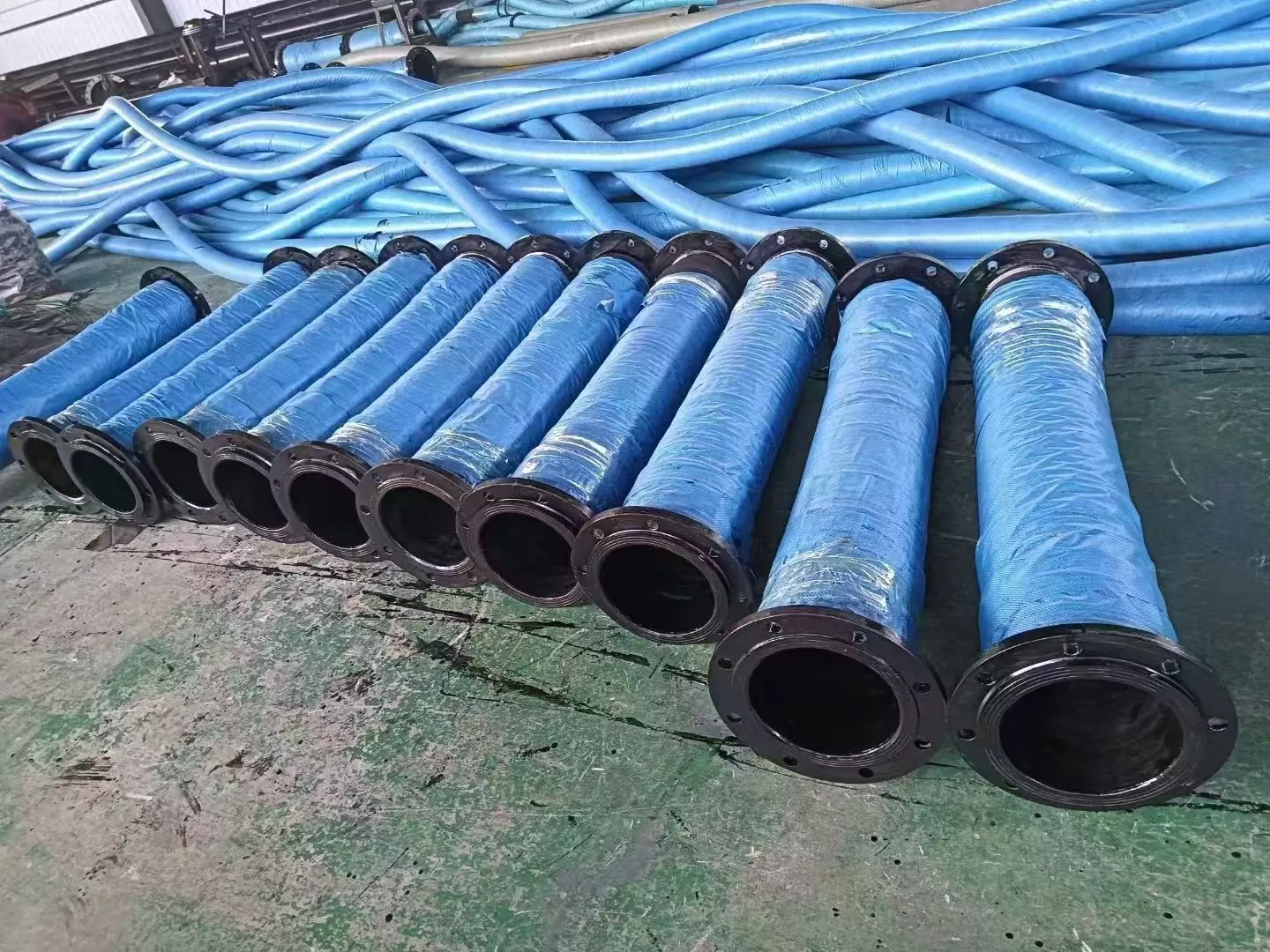

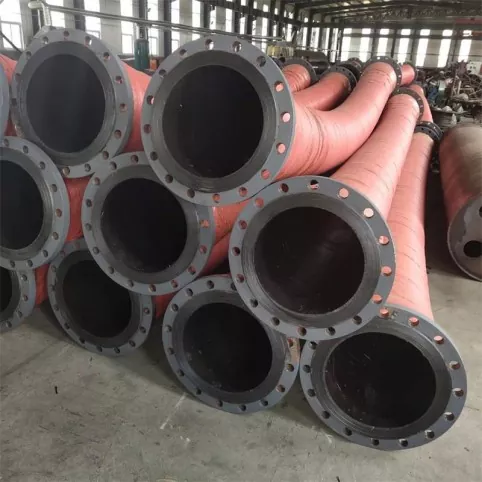

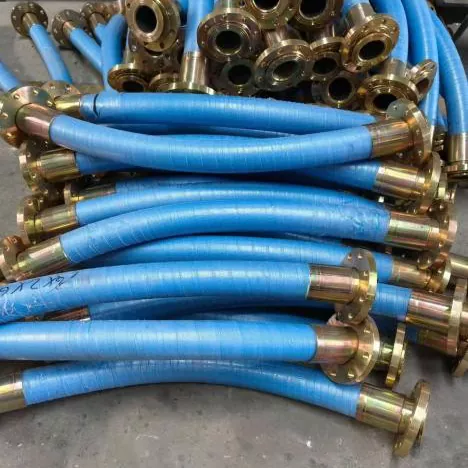

Гумено црево со фланша за вшмукување и празнење со голем дијаметар

Гумено црево за вшмукување и испуштање со голем дијаметар е тип на индустриско црево што се користи за флексибилен транспорт на медиуми со голем проток. Главно го решава поврзувањето, поместувањето и адаптацијата на состојбата на вшмукување/испуштање помеѓу фиксните цевководи и пумпи, опремата или подвижните цевководни системи.

Според постојните информации за производот, оваа серија главно се користи за пренесување вода, морска вода, кашеста маса, минерална кашеста маса, песок, чакал, јаловина и некои индустриски течности.

JIDONGDA Hose може да ги конфигурира производите според спецификациите на клиентите, техничките параметри, цртежите или реалните работни услови.

За време на купувањето, се препорачува да се потврди внатрешниот дијаметар, должината, работниот притисок, вакуумскиот притисок, средината, температурата и стандардот на прирабницата за да се осигура дека структурата на цревото се совпаѓа со вистинскиот систем на цевководот.

Во споредба со обичните црева кои главно се користат за пренос со позитивен притисок, овој производ додава опција за поддршка на спирална челична жица во структурата, која може да обезбеди поддршка за вшмукување и вакуумски апликации.

Повеќеслојниот зајакнувачки слој на ткаенина/кабелска ткаенина се користи за да издржи работен притисок, додека внатрешната и надворешната гума се избираат според медиумот, температурата и работната средина.

Работен принцип и структурна комбинација

Гуменото црево со фланша за вшмукување и празнење со голем дијаметар постигнува транспорт на медиуми преку комбинација на:

Внатрешен гумен слој + зајакнувачки слој + рамка од спирална челична жица (според конфигурацијата на моделот) + Надворешен гумен слој + крајни прирабници

За време на работата на празнење, внатрешниот притисок главно е поддржан од зајакнувачкиот слој.

За време на вшмукување или вакумирање, рамката од спирална челична жица обезбедува обиколница, помагајќи да се намали ризикот од израмнување и колапс на цревото.

Крајните прирабници се користат за приклучоци со завртки со пумпи, вентили, цевководи и друга опрема.

Спецификациите на прирабниците може да се потврдат според стандардите на цевководот на лице место или цртежите на клиентите, намалувајќи ги проблемите со инсталацијата предизвикани од неусогласените димензии на поврзувањето.

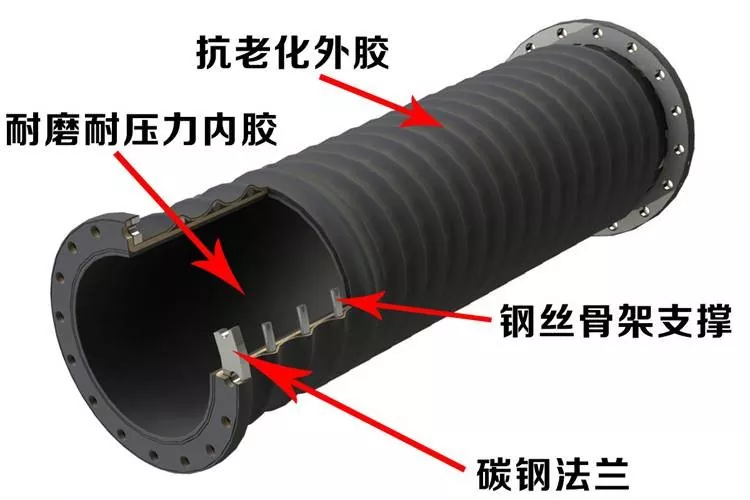

Илустрација на структурата на производот

Структура: Внатрешна гума отпорна на абење, зајакнувачки слој, рамка од спирална челична жица, надворешна гума и прирабница од јаглероден челик

Опис на главната структура

• Внатрешен гумен слој:
Директно контактира со медиумот за пренесување. Соодветните гумени материјали може да се изберат според медиумот како што се вода, кашеста маса, минерална кашеста маса, песок и чакал, како и според реалните работни услови.

• Засилен слој од ткаенина:
Користи повеќеслојна структура за зајакнување на ткаенина/ткаенина за да го издржи главното оптоварување под притисок.

• Спирална челична жица рамка:
Се користи за структурни решенија кои бараат вшмукување или вакуумско пренесување, обезбедувајќи поддршка за телото на цревото.

• Надворешен гумен слој:
Обезбедува надворешна заштита и може да се избере според отпорноста на стареење, отпорноста на триење и условите за работа на отворено.

• Крајна прирабница:
Може да биде опремен со јаглероден челик или прирабници од не'рѓосувачки челик и да се усогласи според стандардите, димензиите или цртежите на клиентите.

Клучни предности

Пренесување со голем дијаметар:
Достапен во различни спецификации со голем дијаметар, погоден за транспорт на медиуми со голем проток. Вистинскиот расположлив опсег на дијаметар ќе се потврди според техничките барања.

Прилагодливост на вшмукување и празнење:
Според структурната конфигурација, може да се користи за вшмукување на медиуми, празнење или комбинирано вшмукување и пренесување празнење.

Практично поврзување со прирабница:
Прирабниците може да се конфигурираат според заеднички стандарди како што се GB, DIN, ANSI, JIS, ASME и цртежи на клиентите.

Изборни решенија отпорни на абење:
За абразивни медиуми како што се кашеста маса, минерална кашеста маса, песок и чакал, може да се изберат соодветни внатрешни гумени и арматурни структури според условите на абење.

Флексибилна врска:
Гумените црева обезбедуваат одредена приспособливост на свиткување и поместување, погодни за вибрации на опремата, поместување на цевководот и услови за отстапување на инсталацијата.

Прилагодено според работните услови:
ОЕМ и нестандардното прилагодување се достапни врз основа на дијаметар, должина, притисок, вакуумски притисок, температура, гумен материјал, спецификации на прирабница и боја.

Технички спецификации

Следниве параметри се составени од постојните информации за производот. Бидејќи различните дијаметри, структури, должини и работни услови може да влијаат на крајната изведба, потврдените технички параметри/цртежи ќе преовладуваат за формално купување.

Забелешка за потврда на спецификацијата:
Оригиналните информации за производот содржат два различни описи на опсег на дијаметар: „DN100–DN1000“ и „DN100–DN2000“, додека тековната табела со параметри наведува до DN500. За да се избегнат неконзистентни информации на веб-локацијата, се препорачува да се потврди конечниот опсег на снабдување со голем дијаметар според реалните можности за производство и снабдување пред да се објави.

Апликативни сценарија

Рударство

Се користи за пренесување на минерална кашеста маса, јаловина и кашеста маса што содржи честички.

За високо абразивни медиуми, внатрешниот гумен материјал и структурата на арматурата треба да се изберат според големината на честичките, концентрацијата, брзината на проток и притисокот.

Багер

Погоден за копирање на садови, пумпи за кашеста маса, цевководи за испуштање кал и некои системи за подводни преноси.

Може да се користи за вшмукување и испуштање на кашеста маса, тиња, песок и други материјали.

Пристаништа и терминали

Се користи во системи за пренос на течности или материјали кои бараат капацитет со голем дијаметар и флексибилни врски.

Спецификациите на прирабниците може да се конфигурираат според барањата за поврзување на лице место.

Песок и чакал

Погоден за пренесување песок, чакал, мешавини од вода-песок, малтер и други материјали што содржат честички.

Структурите отпорни на абење може да се изберат според реалните услови на абразија.

Челичната индустрија

Може да се користи за индустриска вода, кашеста маса, минерална кашеста маса и транспорт на некои индустриски медиуми.

Исто така погоден за флексибилни цевководни врски помеѓу опрема од големи размери.

Градежништво и инженерство

Според нивото на притисок, средната и структурната конфигурација, може да се примени во градежна опрема и инженерски проекти за транспорт на течности или материјали.

Индустриски пренос на материјали

Погоден за индустриски транспортни системи како што се енергија, третман на вода и инженерска опрема.

Достапни се приспособени решенија според медиумите и реалните работни услови.

Водич за избор и потврда за купување

Кога купувате гумено црево за вшмукување и испуштање со прирабници со голем дијаметар, не се препорачува да се цитира само врз основа на внатрешниот дијаметар.

За црева за вшмукување и празнење, вакуумскиот притисок, средната абразија, температурата и барањата за поврзување со прирабница ќе влијаат на конфигурацијата на конечната структура и перформансите на услугата.

• Прво потврдете го медиумот за пренесување:
Вода, морска вода, кашеста маса, минерална кашеста маса, јаловина, песок, чакал или други индустриски медиуми.

• Потврдете ги работните услови:
Стапка на проток, работен притисок, работен вакуумски притисок, средна температура, средна концентрација и големина на честички.

• Потврдете ги барањата за инсталација:
Внатрешен дијаметар, должина, барања за свиткување/поместување, стандард на прирабница, димензии на прирабница и тип на заптивна површина.

• За апликации со висока абразија, како што се минерална кашеста маса, јаловина и песок/чакал:
Треба да се потврди внатрешен гумен раствор отпорен на абење.

• За апликации за вшмукување или вакуумско пренесување:
Треба да се наведе нивото на вакуумски притисок и да се потврди дали е потребна рамка од спирална челична жица.

• За нестандардни проекти:
За техничка потврда се препорачува да се обезбедат цртежи, примероци од стари црева или вистински димензии на поврзувањето.

Работни мерки на претпазливост

· Работниот притисок, вакуумскиот притисок и температурата не треба да го надминуваат дозволениот опсег на потврдениот модел на црево. Специфичните ограничувања ќе подлежат на документите за техничка потврда на производот.

· Кога се пренесуваат абразивни средства како песок и минерална кашеста маса, соодветната внатрешна гумена структура треба да се избере според реалните услови на абење, а телото на цревото треба редовно да се проверува.

· Пред поставување на прирабницата, проверете го стандардот на прирабницата, растојанието на отворите за завртките, површината за заптивање и димензиите на поврзувањето на завртките за да избегнете принудно усогласување за време на инсталацијата.

· За апликации за вшмукување, треба да се потврди потребата за вакуум и конфигурацијата на засилување на спиралната челична жица. Ако дојде до ненормално израмнување на цревото, колапс или деформација, престанете да го користите цревото и проверете ги условите за работа.

· За време на монтажата и транспортот, избегнувајте непотребно влијание, стискање или влечење на краевите на прирабницата за да го намалите оштетувањето на деловите за поврзување и на телото на цревото.

· За специјални хемиски медиуми, медиуми со висока температура или нестандардни работни услови, дајте информации како што се составот и температурата на медиумот пред да ги купите. Техничкиот персонал ќе ја потврди компатибилноста на материјалот.

Одржување и управување со работниот век

Вистинскиот век на употреба на гумените црева со голем дијаметар е поврзан со медиумот за пренос, притисокот, вакуумскиот притисок, температурата, свиткувањето, состојбата на инсталацијата и честотата на употреба.

Затоа, одржувањето треба да се фокусира на:

Редовна инспекција + Евиденција за работна состојба + навремено ракување со абнормални состојби

· Редовно проверувајте дали надворешниот гумен слој има пукнатини, ненормално абење, испакнатини или други видливи оштетувања.

· Проверете дали областа за поврзување на прирабницата има лабавост, истекување или абнормална деформација.

· Проверете ја состојбата на цревото за време на операциите на вшмукување и празнење, обрнувајќи внимание на ненормално израмнување, колапс или деформација.

· За абразивни медиуми како што се минерална кашеста маса и песок/чакал, запишете ги условите на абење според вистинската употреба како референца за идната оптимизација на изборот.

· Кога цревото е надвор од употреба, избегнувајте долготрајна компресија од остри предмети. При ракување и складирање, минимизирајте ги непотребните свиткувања и удари.

· Ако се појави ненормален притисок, очигледно истекување, структурно оштетување или ненормално поврзување, престанете да го користите цревото и извршете технички преглед.

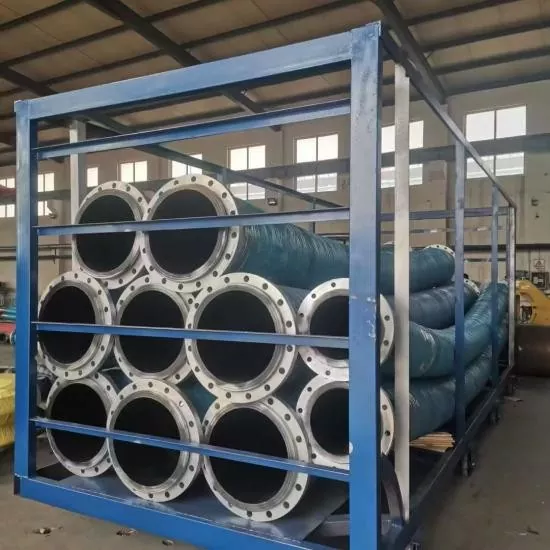

Контрола на квалитет и испорака

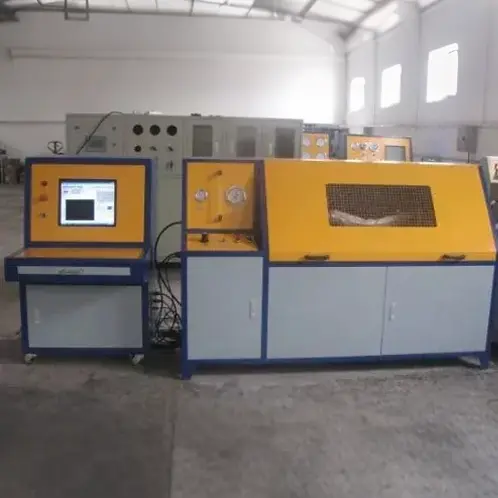

Според постојните информации за производот, готовите производи може да се проверат според спецификациите на производот и барањата на клиентите, вклучувајќи:

· Изглед

· Внатрешен дијаметар

· Надворешен дијаметар

· Должина

· Димензии на прирабници

· Притисок

· Вакуум / Негативен притисок

· Тврдост

· Перформанс на гума

Доколку клиентите имаат посебни барања за тестирање, ставките за инспекција и стандардите за прифаќање треба да се потврдат пред да нарачаат.

За приспособени производи, спецификациите, барањата за прирабница, нивото на притисок, вакуумскиот притисок, медиумот за пренос и барањата за испорака може да се потврдат во фазата на техничка потврда.

Најчесто поставувани прашања

1. Кои спецификации се достапни за гуменото црево за вшмукување и испуштање со голем дијаметар?

Тековните информации за параметрите ги наведуваат вообичаените внатрешни дијаметри вклучувајќи DN100, DN150, DN200, DN250, DN300, DN400 и DN500 mm. Поголемите димензии може технички да се потврдат според барањата на проектот.

2. Дали може да се постават прирабници на цревото?

Да. Производот користи прирабнички врски и може да биде опремен според стандардите GB, DIN, ANSI, JIS, ASME или цртежите на клиентите.

3. Дали може да се користи за транспорт на минерална кашеста маса и јаловина?

Да. Според концентрацијата на кашеста маса, големината на честичките, брзината на проток, притисокот и температурата, може да се изберат соодветни структури отпорни на абење. Конечното решение ќе се потврди во согласност со реалните работни услови.

4. Дали може да се користи за проекти за багер?

Да. Цревото може да се избере според медиумот, притисокот, барањата за вакуум и начинот на инсталација на системот за багер.

5. Дали може да се прилагоди според цртежите?

Да. Клиентите можат да обезбедат цртежи, примероци или детални технички параметри за потврдување на телото на цревото и структурата на прирабницата.

6. Што е MOQ?

MOQ зависи од типот на производот, спецификацијата, должината и барањата за прилагодување.

Стандардните производи можат да поддржат купување во мали серии. Специфичната количина ќе се потврди при понудата.

7. Дали може да се обезбедат примероци?

Некои стандардни производи можат да обезбедат примероци или поддршка за примероци. Цената на примерокот и трошоците за транспорт ќе се потврдат во согласност со специфичниот производ и ситуацијата на нарачката.

8. Колку е времето на испорака?

Стандардните производи обично бараат 7-20 работни дена.

За приспособени производи, црева со голем дијаметар и специјални спецификации, времето на испорака ќе се потврди според структурата, количината и барањата за производство.

Јасен распоред за испорака ќе биде обезбеден пред да нарачате.

9. Како се гарантира квалитетот за нарачките на големо?

Проверките на квалитетот може да се извршат според спецификациите на производот и барањата на клиентите, вклучувајќи го изгледот, димензиите, прирабницата, притисокот и тестирањето на вакуум.

Пред купувањето треба да се потврдат специјалните инспекциски предмети.
