Што е фитинг на ферул и како функционира во системите за поврзување со цевки?

Градежен багер наеднаш го губи хидрауличниот притисок. Операторот излегува и забележува локва масло што капе од спој под машината. Тимот за одржување пристигнува, го дијагностицира проблемот како лабаво монтирање и го затегнува. Но, истекувањето се враќа во рок од еден час. Проблемот не е затегнатоста; тоа е Ferrule Fitting внатре што ја изгуби својата контрола. Ова сценарио се одвива во работилниците и работните места секој ден, често затоа што луѓето кои работат на опремата не ја разбираат целосно компонентата што ја затегнуваат. НаМонтирање на ферулие еден од најчестите, но сепак најпогрешно разбрани елементи во флуидните електроенергетски системи. Мал е, ефтин и лесно може да се занемари, но сепак правилно функционалното монтирање на ферули е разликата помеѓу сигурен хидрауличен систем и хроничен истекувач.

A Ferrule Fitting е механички уред за компресија кој создава заптивка отпорна на истекување помеѓу цевката и телото на фитинг. Работи на едноставен, но елегантен принцип: кога навртката е затегната, принудува заострениот прстен (обрачот) радијално да се притисне на ѕидот на цевката. Оваа компресија создава два критични ефекти: заптивка од метал-метал што го спречува истекувањето на течноста и механички стисок што го спречува извлекувањето на цевката под притисок. Ferrule Fitting не се потпира на лепила, заптивки или дихтунзи; ја користи еластичноста и пластичноста на металот за да формира трајна, сигурна врска. Оваа статија ќе ве однесе на длабоко нурнување во светот на Ferrule Fitting, истражувајќи ја неговата анатомија, неговата работна физика, нејзините различни типови и техничките спецификации кои го дефинираат квалитетниот производ. Ќе опфатиме и практични техники за инсталација и вообичаени сценарија за решавање проблеми. До крајот, ќе разберете зошто оваа мала компонента заслужува многу повеќе внимание отколку што обично добива.

Содржина

• 1. Што е фитинг со ферули?
• 2. Како функционира монтажата на ферули за да се создаде заптивка што не протекува?
• 3. Кои се различните типови на фитинзи и каде се користат?
• 4. Кои технички спецификации го дефинираат висококвалитетното монтирање на ферули?
• 5. Како правилно да се инсталира и да се отстранат проблемите на фитинг на ферули?
• Најчесто поставувани прашања (ЧПП)
• За Производителот
• Заклучок

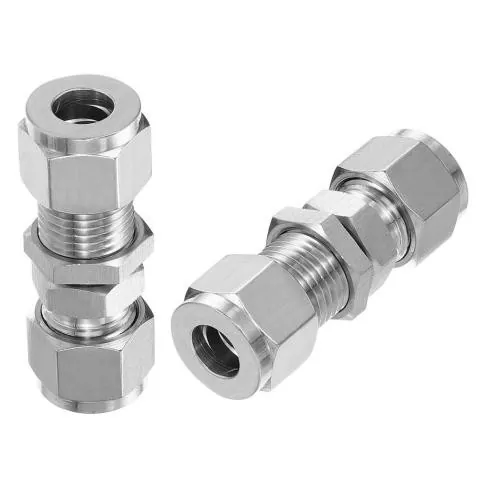

Што е монтирање на ферули?

A Монтирање на ферулие прецизно дизајнирана компонента што се користи за поврзување на цевка со тело за прицврстување во флуидни и пневматски системи. Тоа е мал метален дел како прстен кој, кога е компресиран, создава заптивка и обезбедува механичко задржување. Зборот „ferrule“ потекнува од латинскиот „ferrum“, што значи железо, што ја одразува неговата метална природа. Во својата наједноставна форма, фитинг со ферули е ракав што се вклопува преку крајот на цевката. Кога навртката за монтирање е затегната, обрачот се притиска на заострената површина во телото на монтирањето, предизвикувајќи таа да се деформира и да ја зафати цевката. Оваа деформација е постојана; штом Ferrule Fitting е правилно компресирана, не може повторно да се користи на нова локација и ќе остане на место дури и при екстремни вибрации.

За да го разберете монтирањето на ферули, замислете ја вашата рака како фаќа дрвен стап. Вашите прсти се обвиткуваат околу стапот, притискајќи од сите страни. Колку посилно стискате, толку е поцврст стисокот. Монтирањето на обрачот работи на истиот принцип, но со клучна разлика: фитинг на ферула не е само зафатен; тоа е и создавање печат. Вратата е заострена, и кога ќе се наметне во соодветното стеснување во внатрешноста на телото на монтирањето, таа претрпува контролирана пластична деформација. Надворешната површина на обрачот се запечатува на телото на фитинг, додека внатрешната површина гризе во ѕидот на цевката. Оваа двојна акција - запечатување и држење - е она што го прави Ферул фитинг толку ефикасен. Цевката не е залепена или заварена; тој е механички заклучен и запечатен со деформација на обрачот.

Анатомијата на фитинг со ферули се состои од три основни компоненти:

• Фитинг тело:Главното куќиште кое го содржи заостреното седиште и обезбедува надворешна врска (навојно или заварено). Обично е направен од нерѓосувачки челик, месинг или јаглероден челик.
• Ферул:Прстенот за компресија што се деформира за да ја запечати и зафати цевката. Ова е срцето на фитинг. Неговата геометрија, материјал и завршна површина се клучни за перформансите на фитингот.
• Орев:Надворешно навојна јака што ја применува аксијалната сила за да ја притисне ферулата во телото на фитинг. Дизајнот на навртката влијае на потребниот вртежен момент и на леснотијата на инсталација.

Монтирање на ферули е единствен меѓу методите за поврзување на цевки бидејќи не бара посебна подготовка на крајот на цевката - без палење, лемење или заварување. Цевката едноставно се сече на квадрат, се отстранува и се вметнува. Оваа едноставност е главна причина зошто Ferrule Fitting е толку широко користен во апликации кои се движат од автомобилски сопирачки до платформи за нафта во море.

Како функционира монтажата на ферули за да се создаде заптивка што не протекува?

Да се ​​разбере како АМонтирање на ферулиработи, мора да се замисли што се случува внатре во фитингот при затегнување. Тоа е мала драма на сили, деформации и запечатување, сето тоа се случува на простор од неколку милиметри. Процесот може да се подели на четири различни физички фази, од кои секоја придонесува за конечното запечатување и зафат.

Фаза 1: Вметнување и почетен контакт.Цевката се сече на квадрат и се отстранува гребенот, а потоа се вметнува во телото на монтирање додека не се спушти до рамото или се држи до одредена длабочина на вметнување. Ферул фитинг се лизга преку цевката, по што следи навртката. Навртката потоа се стартува врз навоите на телото на фитинг. Во овој момент, нема контакт помеѓу обрачот и површините за заптивање. Врвот едноставно седи на цевката, подготвен да се активира.

Фаза 2: Ангажирање со ферули.Како што навртката е затегната, таа доаѓа во контакт со задната страна на ферулата. Врвот почнува да се движи аксијално во телото на фитинг, навлегувајќи во конусот на седиштето. Заострениот агол е критичен: обично помеѓу 24 и 60 степени, во зависност од дизајнот на монтирањето. Предниот раб на обрачот контактира со конусот на телото на фитинг, а силата од навртката почнува да ја придвижува обрачот напред.

Фаза 3: Деформација на ферули.Во овој момент, обрачот почнува да се деформира. Геометријата на обрачот е дизајнирана така што е посилна одзади и послаба напред. Како што навртката продолжува да се затегнува, предниот дел на обрачот, кој е потенок и има помал пресек, почнува да се урива навнатре. Овој внатрешен колапс е „залак“ што Ферул фитинг го прави во цевката. Внатрешниот дијаметар на обрачот се намалува, а неговиот преден раб се сече во ѕидот на цевката, создавајќи механичка брава. Истовремено, надворешната површина на обрачот се притиска на конусот на телото на монтирањето, создавајќи ја примарната површина за заптивање.

Фаза 4: Конечна еластична брава.Во завршна фаза, обрачот е целосно компресиран. Тој претрпе и еластична и пластична деформација. Еластичната компонента е од клучно значење: обрачот, како пружина што е компресирана, врши континуирана сила нанадвор врз телото на фитинг и континуирана сила навнатре врз цевката. Оваа одржлива сила, позната како „сила на запечатување“, е она што го одржува интегритетот на врската со текот на времето, дури и при термички циклус и флуктуации на притисокот. Цевката сега е заклучена на своето место и запечатена.

Што се случува кога вибрациите ќе ја олабават навртката? Ако навртката малку се повлече, еластичното обновување на обрачот - неговото однесување како пружина - ги одржува површините за заптивање во контакт. Ова е причината зошто правилно инсталираниот Ferrule Fitting може да остане без протекување дури и по долгогодишна услуга. Меѓутоа, ако навртката е премногу затегната, оклопот може да се помине преку својата еластична граница, што ќе резултира со прекумерна пластична деформација. Оваа состојба, позната како „доле“, може да го уништи обрачот и да создаде патека за истекување. Ова е причината зошто многу неуспеси на фитинг на Ferrule се предизвикани од неправилен вртежен момент.

Кои се различните типови на фитинзи за ферули и каде се користат?

НаМонтирање на ферулине е единствен, монолитен производ. Доаѓа во неколку различни конфигурации, секоја оптимизирана за специфични апликации, опсег на притисок и услови на животната средина. Разбирањето на разликите е од суштинско значење за изборот на вистинското монтирање на ферули за дадена работа. Трите најчести типови се единечен ферлул, двојна ферула и ферула од тип W.

Фитинзи со единечни обрачи.Како што имплицира името, Single Ferrule користи само еден елемент на обрачот за да обезбеди функции за запечатување и за фаќање. Оваа обрача е типично дизајнирана со остар преден раб што гризе во цевката додека неговата надворешна површина се запечатува на телото на фитинг. Монтажата со единечни обрачи се едноставни, имаат помалку делови и често се пониски по цена од дизајните со двојни обрачи. Тие најчесто се користат во апликации со низок до среден притисок, како што се пневматски системи, инструменти и општи индустриски водоводи. Едноставноста, сепак, има своја цена: единечната обрача мора да извршува две функции истовремено, што го прави помалку толерантен кон грешките при инсталацијата и почувствителен на завршетокот на површината на цевката.

Фитинзи со двојни ферули.Монтирањето со двојни ферули е пософистициран дизајн кој ги дели функциите за запечатување и држење на две независни компоненти. Предната обрача е дизајнирана да се залепи на телото на монтирање, додека задната обрача е дизајнирана да ја држи цевката. Оваа поделба на трудот овозможува секоја обрача да се оптимизира за неговата специфична функција. Предната обрача може да се изработи со помек материјал за подобро запечатување, додека задната обрача може да биде поцврста за подобро држење. Местење со двојни обрачи се широко користени во хидраулични системи под висок притисок, како што се оние што се наоѓаат во градежната опрема, машините за обликување со вбризгување и платформите за нафта во морето. Тие нудат супериорна отпорност на вибрации и се помалку чувствителни на варијации на вртежниот момент на инсталацијата.

Фитинзи со ферули од тип W.Ферул од типот W е специјализиран дизајн, вообичаено направен од висококвалитетна легура од не'рѓосувачки челик, со карактеристичен профил „W“ во пресек. Оваа уникатна форма му овозможува на обрачот да апсорбира термичка експанзија и контракција без да го изгуби своето претходно оптоварување. W-Type Ferrule Fitting првенствено се користат во апликации на високи температури, како што се следење на пареа, разменувачи на топлина и цевки на печката. Тие се наоѓаат и во криогени системи каде што се чести екстремните температурни варијации. Дизајнот W-Type обезбедува порамномерна распределба на напрегањето, намалувајќи го ризикот од пукање од корозија на стрес во опкружувања со тешки барања.

Табелата подолу дава компаративен преглед на трите главни типа на монтирање на ферули.

Кои технички спецификации го дефинираат висококвалитетното монтирање на ферули?

Настапот на АМонтирање на ферулисе одредува со комбинација на избор на материјал, геометриска прецизност и површинска обработка. Лошо произведената ферула ќе пропадне предвреме, додека висококвалитетната ферула може да обезбеди децениска сигурна услуга. Разбирањето на техничките спецификации што го дефинираат висококвалитетното монтирање на ферули е од суштинско значење за инженерите, професионалците за набавки и тимовите за одржување кои мора да ја изберат вистинската компонента за нивната примена.

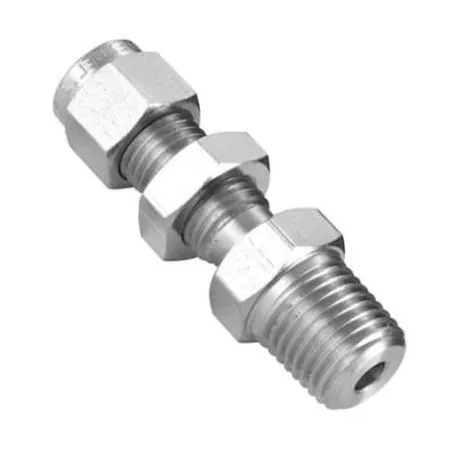

Во нашата фабрика, ние произведуваме фитинг со ферули кои ги исполнуваат највисоките индустриски стандарди. Нашите производи Ferrule Fitting се достапни во различни материјали, вклучувајќи нерѓосувачки челик 316L, месинг и јаглероден челик, со површински третмани кои се движат од пасивација до позлата без електроника. Табелата подолу дава детален преглед на клучните технички спецификации за нашата палета на фитинг со ферули.

Еден од најкритичните параметри е површинската тврдост на обрачот. Вратата мора да биде поцврста од цевката што ја фаќа, но не толку цврста за да стане кршлива. Нашиот Ferrule Fitting е термички обработен за да се постигне цврстина на површината од 58-62 HRC, што обезбедува оптимална рамнотежа помеѓу залак и цврстина. Грубоста на површината на површините за заптивање е исто така критична. Површината која е премногу груба нема да се запечати правилно, додека површината што е премногу мазна може да не обезбеди доволно триење за обрачот да ја „гризе“ цевката. Одржуваме грубост на површината од 0,4-0,8 μm на нашите запечатувачки површини, што се покажа како оптимален опсег за запечатување.

Дополнително на овие стандардни спецификации, нудиме неколку приспособени опции за фитинг со ферули, вклучувајќи специјални материјали (на пр., Inconel, Monel за корозивни средини) и специјални премази (на пр., тефлонски слој за намалено триење). Нашиот инженерски тим е достапен да помогне во изборот на вистинските спецификации за фитинг на ферули за вашата специфична апликација.

Како правилно да се инсталира и да се отстранат проблемите со фитинг на ферули?

Дури и со највисок квалитетМонтирање на ферулиќе пропадне ако не е правилно инсталиран. Правилната инсталација е вештина што секој техничар и инженер за одржување треба да ја совлада. Процесот е јасен, но бара внимание на деталите во секој чекор. Табелата подолу ги прикажува петте суштински чекори за правилно инсталирање на фитинг на ферули.

И покрај внимателната инсталација, може да се појават протекување и други проблеми. Кога решавате проблеми со монтирање на ферули, корисно е да се следи систематски процес. Подолу е поедноставен водич за решавање проблеми.

• Откриено истекување при првичната инсталација:Проверете ја квадратурата на цевката и длабочината на вметнување. Лошо исечената цевка или нецелосното вметнување е најчеста причина за првично протекување. Повторно инсталирајте го со нов фитинг на ферули.
• Откриено истекување по одреден период на работа:Проверете го вртежниот момент на навртката. Вибрациите може да предизвикаат повлекување на навртката. Повторното затегнување на навртката може да го реши проблемот. Ако истекувањето продолжи, проверете ја ферулата за оштетување. За време на првата монтажа можеби е премногу затегната шипка, предизвикувајќи прекумерна деформација.
• Цевката може да се ротира или извлече:Врвот не ја зафатил доволно цевката. Ова обично се должи на недоволно затегнување или употреба на цевка со неправилна цврстина. Проверете го вртежниот момент и проверете дали материјалот на цевката е компатибилен со спецификациите на Ferrule Fitting.
• Ферулот е видно напукнат или скршен:Ова често се должи на прекумерно затегнување или дефект на материјалот. Заменете го монтирањето на обрачот со нов уред и проверете го вртежниот момент за да се осигурате дека не ја надминува препорачаната вредност.

Најчесто поставувани прашања (ЧПП)

Прашање 1: Дали може повторно да се употреби фитинг со ферули откако ќе се затегне?

Одговор: Општо земено, фитинг на ферули не е дизајниран да се користи повторно. Врвот претрпува трајна пластична деформација кога е компресирана, а каснувањето што го прави во цевката е еднократен настан. Не се препорачува повторна употреба на обрач на нова цевка или на нова локација, бидејќи нема да ја формира истата доверлива заптивка и зафат. Во некои случаи, ако монтажата била само малку затегната (а обрачот сè уште не ја гризнал цевката), можеби е можно да се препозиционира, но тоа е на ризик на инсталатерот. Нашата фабрика препорачува да се заменат обрачот и навртката секогаш кога врската на цевката се расклопува, за да се гарантира заптивка отпорна на истекување.

Прашање 2: Како можам да забележам дали монтажата на обрачот е доволно затегната без вртежен клуч?

Одговор: Иако вртежниот клуч е најпосакувана алатка за постојано и точно затегнување, тој не е секогаш достапен. Алтернативен метод е методот „броење на вртења“. Откако навртката е рачно затегната, означете референтна точка и потоа затегнете ја дополнително 1/4 до 1/2 кривина, во зависност од големината и материјалот на фитингот. За фитинг на цевка од 1/4 инчи, често е доволно 1/4 вртење по рачно затегнување; за монтажа од 1/2 инчи, може да биде 1/2 вртење. Сепак, овој метод е помалку прецизен и се потпира на чувството на инсталатерот. Силно советуваме да користите вртежен клуч и наведените вредности на вртежниот момент од производителот, особено при висок притисок или безбедносни критични апликации.

Прашање 3: Дали фитинзите на ферул се погодни за цевки од нерѓосувачки челик?

Одговор: Да, Ferrule Fitting е широко користен со цевки од нерѓосувачки челик. Сепак, материјалот на цевката мора да биде компатибилен со материјалот на обрачот. Врвот мора да биде потврд од цевката за да го создаде потребниот залак. За цевките од нерѓосувачки челик, препорачуваме да користите ферула направена од легура од не'рѓосувачки челик со поголема цврстина од цевката. Нашата фабрика нуди Ferrule Fitting кои се специјално дизајнирани за употреба со цевки од нерѓосувачки челик, со оптимизирана термичка обработка за да се обезбеди сигурно држење и сигурно запечатување. Ако има значително неусогласеност со цврстината, обрачот може да не ја зафати цевката правилно или цевката може да се оштети.

Прашање 4: Кој е највисокиот притисок што може да го издржи еден Ferrule Fitting?

Одговор: Максималниот работен притисок на обрачот зависи од неколку фактори: дијаметарот на цевката, материјалот на обрачот и телото на монтирањето и типот на дизајнот (единечна обрача наспроти двојна обрача). Нашите двојни обрачи за цевки со дијаметар до 1" се оценети за работни притисоци до 630 bar (9.100 psi). За поголеми дијаметри или повисоки притисоци, достапни се специјални дизајни. Секогаш повикувајте се на табелата за оцена на притисок на производителот за специфичниот модел и големина. Неопходно е да се осигурате дека оценката за фитинг на ферули плус максималниот безбедносен систем го надминува максималниот безбедносен систем.

Прашање 5: Зошто мојот Ferrule Fitting протекува дури и откако правилно го затегнав?

Одговор: Протекување во правилно затегнато монтирање на ферула може да биде предизвикано од неколку фактори кои можеби не се веднаш очигледни. Најчести причини се: изгребана или оштетена површина на цевката под обрачот (често од остатоци или ракување); цевка која не е совршено тркалезна (особено ако е исечена со ножовка наместо со секач за цевки); неправилна цврстина на цевката (феррулата не може да загризува во цевка што е премногу тврда); или оштетена или контаминирана површина за заптивање во самото тело на фитинг. Дополнително, ако фитингот е расклопен и повторно склопен без замена на обрачот, првобитната деформација нема да се повтори, што ќе предизвика истекување. Нашата фабрика препорачува внимателно да ја проверувате цевката за да не се оштети и секогаш да користите ново монтирање на ферула при повторно инсталирање на приклучоците за да избегнете протекување.

За Производителот

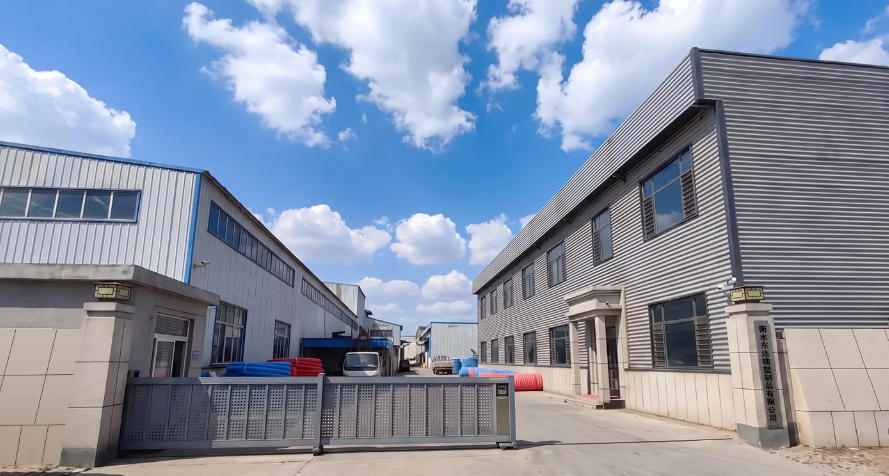

Hengshui Dongda Rubber & Plastic Products Co., Ltd.се наоѓа во округот Џинг, провинцијата Хебеј - срцето на реномираната база на кинеската индустрија за гума и пластика, одобрена од Здружението на кинеската гумена индустрија во 2007 година. најлонски дихтунзи, ролери и разни производи од гума и пластика.

Нашите производи Ferrule Fitting се дизајнирани за отпорност на висок притисок, мал радиус на свиткување, силни перформанси против замор и продолжен работен век. Тие се широко применети во инженерските машини, нафтата, ископувањето јаглен, електричната енергија, металургијата, хемиската индустрија, бродоградбата и транспортните сектори, заработувајќи високо признание од клиентите дома и меѓународно.

Искрено ги поздравуваме вредните повратни информации и поддршка од пријателите и клиентите ширум светот. Корисниците дома и во странство се поканети да се распрашаат и да разговараат за соработката. Посветени сме на обезбедување на задоволителна услуга и сигурни решенија за сите ваши потреби за поврзување.

Заклучок

Монтирање на ферули можеби е мала компонента, но неговата улога во интегритетот и доверливоста на течните електроенергетски системи е огромна. Од начинот на кој се деформира за да создаде заптивка и зафат, до изборот на материјал и термичка обработка што ги дефинира неговите перформанси, Ferrule Fitting е ремек-дело на инженерството кое често останува незабележано додека не пропадне. Разбирањето како функционира, какви видови се достапни и како правилно да се инсталира е од суштинско значење за секој кој работи со системи за поврзување на цевки.

Во JIDONGDA, ние сме посветени на обезбедување висококвалитетно фитирање на ферули кои ги задоволуваат барањата на модерната индустрија. Нашите производи се дизајнирани и произведени според највисоките стандарди, обезбедувајќи сигурни перформанси во најпредизвикувачките услови. Ако барате доверливо решение Ferrule Fitting за вашата апликација, ве покануваме да не контактирате. Нашиот тим од искусни професионалци е подготвен да ви помогне со избор на производи, техничка поддршка и приспособени решенија. Контактирајте со Hengshui Dongda Rubber & Plastic Products Co., Ltd. денесза консултација или да побарате понуда. Дозволете ни да ви помогнеме да изградите врска на која можете да и верувате.
