ЏИДОНГДАго снабдуваДвоен сферен гумен експанзионен спојза индустриски цевководни системи кои бараат сигурна изолација на вибрации, компензација на движење и флексибилност на поврзувањето. Дизајнирана со гумено тело со двојна сфера, армирани слоеви од ткаенина и заштита од мрежа од нерѓосувачки челик, оваа флексибилна компонента е погодна за тешки апликации за цевки кои вклучуваат пумпи, компресори, системи за вода, воздух, масло, благи хемикалии и други индустриски течности.
Експанзионен спој со двојна сфера е дизајниран да го апсорбира движењето на цевководот притоа помагајќи да се намалат вибрациите и стресот пренесени од поврзаната опрема во системот за цевки. Во споредба со структурата со една сфера, нејзината геометрија со две сфери обезбедува дополнителна флексибилност и апсорпција на движењата. JIDONGDA нуди армирани гумени експанзиони спојки со употреба на материјали како што се EPDM, NBR и неопренови, со повеќеслојно зајакнување на ткаенината и надворешен мрежен слој од не'рѓосувачки челик. Во зависност од дизајнот, достапните спецификации можат да ги покријат класите на притисок DN32–DN600, PN10/PN16/PN25, а температурата се движи од -20°C до +120°C, со специјални соединенија достапни за повисоки температури.
Содржина
- Што е гума за проширување со двојна сфера?
- Зошто е важно во индустриските системи за цевки?
- Како е конструиран зглобот?
- Кои се главните предности во изведбата?
- Кои технички спецификации треба да ги проверат купувачите?
- Каде може да се користи?
- Како купувачите треба да го изберат вистинскиот модел?
- Што треба да се земе предвид при инсталацијата?
- Најчесто поставувани прашања
- Како можете да побарате приспособено решение?
Што е гума за проширување со двојна сфера?

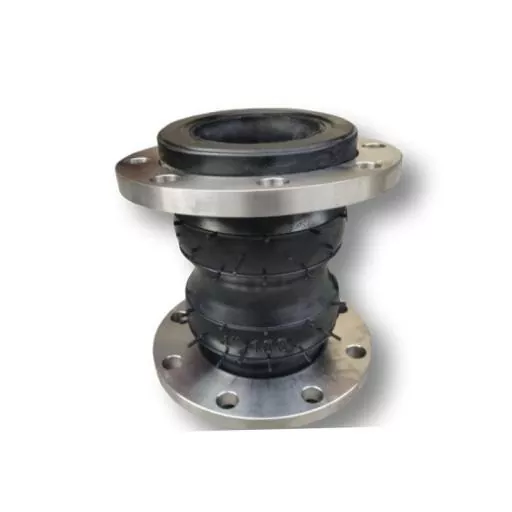

Гумениот експанзионен спој со двојна сфера е флексибилна компонента за поврзување на цевководот што се состои од два сферични гумени делови. Неговата примарна цел е да се приспособи на движењето и да го намали преносот на вибрации помеѓу опремата и поврзаните цевки.
За разлика од крутите приклучоци на цевки, флексибилната гумена структура може да одговори на аксијално, странично и аголно движење. Ова го прави спојот особено корисен околу ротирачката или клипната опрема каде што вибрациите и флуктуациите на притисокот можат да направат дополнителен стрес на цевководите.
Конфигурацијата со двојна сфера е особено корисна кога системот за цевки бара поголема флексибилност и апсорпција на вибрации отколку што може да обезбеди конвенционален конектор со една сфера. Сферичната геометрија го дистрибуира движењето низ флексибилното гумено тело наместо да го концентрира целото движење на цврста точка на поврзување.
За купувачите кои споредуваат гумени експанзиони зглобови, дизајнот со двојна сфера треба да се оцени според работниот притисок, температурата, медиумот, барањата за движење, конфигурацијата на прирабницата и условите за инсталација.
Зошто е важно во индустриските системи за цевки?
Индустриските цевководи ретко се изложени на целосно статични услови. Пумпите почнуваат и запираат, компресорите генерираат механички вибрации, течностите создаваат флуктуации на притисокот, а температурните промени предизвикуваат проширување или контракција на поврзаните компоненти.
Без соодветна флексибилност, овие динамички сили може да се пренесат директно во цевки, прирабници, вентили, пумпи и друга опрема. Со текот на времето, постојаното полнење може да придонесе за замор, стрес на поврзувањето, истекување или предвремено абење на компонентите.
Флексибилен експанзионен зглоб помага да се изолираат овие ефекти. Неговото гумено тело обезбедува зона на контролирано движење помеѓу крутите делови на цевките, додека зајакнувачките слоеви ја поддржуваат конструкцијата под работни оптоварувања.
- Апсорбира вибрации генерирани од опремата.
- Компензира за движење на цевководот.
- Помага да се намали концентрацијата на стрес околу врските.
- Сместува толеранции за термичко движење и инсталација.
- Поддржува постабилна работа на динамичните цевководни системи.
- Помага во заштитата на поврзаната опрема од прекумерен пренос на вибрации.
Како е конструиран зглобот?
Перформансите на флексибилен експанзионен спој во голема мера зависи од неговата геометрија, гумената смеса, структурата на арматурата и дизајнот на поврзувањето. Типична армирана конфигурација со двојна сфера комбинира неколку функционални слоеви.
Гумено тело со двојна сфера
Геометријата со две сфери создава флексибилен работен дел способен за ракување со движење во повеќе насоки. Заоблената структура овозможува и деформација без да се потпира на целосно цврста врска.
Зајакнување на повеќеслојни ткаенини
Зајакнувањето од ткаенина е вградено во гуменото тело за да се подобри отпорноста на притисок и издржливоста на замор. Структурата за засилување се избира според потребната класа на притисок и условите за примена.
Заштита од мрежа од не'рѓосувачки челик
Надворешниот мрежен слој од нерѓосувачки челик може да обезбеди дополнителна механичка заштита и структурна поддршка. Тој е особено важен во средини каде што дилатациониот спој е изложен на динамички оптоварувања и повторени вибрации.
Прирабничка врска
Прирабничките краеви обезбедуваат практичен метод за поврзување на флексибилниот спој со постоечките цевководи. Правилните димензии на прирабницата, обрасците на завртките, изборот на дихтунзи и порамнувањето се важни за одржување на перформансите на запечатувањето.
Кои се главните предности во изведбата?
Вредноста на гумениот експанзионен спој со двојна сфера се протега надвор од едноставната флексибилност на цевководот. Неговата конструкција се справува со неколку вообичаени предизвици кои се среќаваат во индустриските цевководни системи.
| Карактеристика за изведба | Инженерска корист | Типично барање |
|---|---|---|
| Геометрија со двојна сфера | Обезбедува зголемена флексибилност и апсорпција на движење | Динамични цевководни системи |
| Зајакнување на ткаенина | Ја подобрува отпорноста на притисок и издржливоста на замор | Цевководи под притисок |
| Решетка од нерѓосувачки челик | Обезбедува дополнителна механичка заштита | Околини со високи вибрации |
| Флексибилност на гума | Го намалува преносот на вибрации | Пумпи и компресори |
| Прирабничка врска | Поддржува стабилна инсталација и запечатување | Индустриски цевководни мрежи |
| Прилагодени гумени соединенија | Овозможува прилагодување на различни медиуми и температури | Специјализирани апликации |
Овие карактеристики го прават производот погоден за апликации каде што конвенционалниот цврст конектор може да не обезбеди доволно флексибилност или изолација од вибрации.
Кои технички спецификации треба да ги проверат купувачите?
Изборот на флексибилен спој треба да започне со реалните работни услови наместо едноставно да се избере номинален дијаметар на цевката. Следниве спецификации се особено важни кога се оценува дизајнот со двојна сфера.
| Спецификација | Достапен / Типичен опсег |
|---|---|
| Структура | Гумено тело со двојна сфера + арматура од ткаенина + мрежа од нерѓосувачки челик |
| Гумени материјали | EPDM, NBR, неопренови, прилагодени соединенија |
| Зајакнување | Повеќеслојна ткаенина и жица од нерѓосувачки челик |
| Работен притисок | PN10 / PN16 / PN25, во зависност од структурата |
| Температурен опсег | -20°C до +120°C; специјални соединенија до +150°C |
| Движење | Аксијална, странична и аголна компензација |
| Номинална големина | DN32–DN600; поголеми димензии достапни со прилагодување |
| Поврзување | Прирабници или прилагодени фитинзи |
| Компатибилни медиуми | Вода, воздух, масло, благи хемикалии и индустриски течности |
Вистинскиот избор секогаш треба да се заснова на комплетниот дизајн на системот. Пред производството треба да се потврдат притисокот, температурата, составот на течноста, амплитудата на движење, димензиите на прирабницата и средината за инсталација.
Каде може да се користи?
Флексибилното поврзување со двојна сфера е особено важно за цевководните системи каде вибрациите, движењето или механичкиот стрес не можат целосно да се елиминираат.
Пумпи и компресорски системи
Пумпите и компресорите се вообичаени извори на механички вибрации. Инсталирањето на флексибилен спој во близина на опремата може да помогне да се ограничи преносот на вибрациите во поврзаниот цевковод.
Цевководи за вода и течност
Третманот на водата, индустриската циркулација на вода и општите системи за транспорт на течности може да користат гумени експанзиони зглобови за да се приспособат на движењето додека одржуваат флексибилни врски.
Линии за индустриски процеси
Системите што транспортираат компатибилни масла, воздух, благи хемикалии и други индустриски течности можат да користат различни гумени соединенија според потребната отпорност на медиумот.
Комплексни распореди на цевководи
Онаму каде што повеќе делови од цевки, врски на опремата и структурни толеранции создаваат предизвици за усогласување, правилно избраниот флексибилен спој може да обезбеди дополнителен капацитет за движење.
Како купувачите треба да го изберат вистинскиот модел?
Тимовите за набавки треба да обезбедат детални оперативни информации кога бараат понуда. Ова му овозможува на производителот да ги усогласи гуменото соединение, арматурата, големината, рејтингот на притисок и конфигурацијата на поврзувањето со вистинската апликација.
- Потврдете го дијаметарот на цевката:Идентификувајте ја потребната DN или номинална големина на цевката.
- Проверете го работен притисок:Изберете класа на притисок погодна за нормални и минливи работни услови.
- Идентификувајте ја работната температура:Размислете за нормалната температура и потенцијалната максимална температура.
- Наведете го медиумот:Водата, маслото, воздухот, хемикалиите и другите течности може да бараат различни гумени соединенија.
- Измерете го движењето:Определете го очекуваното аксијално, странично и аголно движење.
- Потврдете ги димензиите на прирабницата:Шемите на дупките за завртки и димензиите на поврзувањето мора да одговараат на цевководот.
- Размислете за околината за инсталација:Надворешната изложеност, интензитетот на вибрациите и околната опрема може да влијаат на конечната конфигурација.
Навременото обезбедување на овие детали може да ги намали грешките во спецификацијата и да го направи прилагодувањето на OEM поефикасно.
Што треба да се земе предвид при инсталацијата?
Дури и правилно дизајнираниот експанзионен спој бара правилна инсталација. Флексибилното тело не треба да се третира како замена за соодветна потпора или усогласување на цевките.
- Проверете го усогласувањето на прирабниците пред да ги затегнете завртките.
- Користете компатибилни дихтунзи и правилно назначени сврзувачки елементи.
- Избегнувајте прекумерно истегнување, компресија или извртување за време на инсталацијата.
- Осигурете се дека соседните цевки се правилно поддржани.
- Спречете остри предмети или надворешни компоненти да го оштетат гуменото тело.
- Проверете дали оперативното движење останува во рамките на дизајнираниот опсег на компензација.
- Периодично проверувајте го зглобот за видливо абење, пукање, деформација или проблеми со поврзувањето.
Правилната инсталација му помага на спојницата да работи според планираниот дизајн и може да го намали непотребното механичко оптоварување на флексибилниот елемент.
Најчесто поставувани прашања
1. Која е главната предност на гумениот експанзионен спој со двојна сфера?
Главната функционална предност е неговата способност да обезбеди зголемена апсорпција на движење и изолација на вибрации преку флексибилна структура со двојна сфера.
2. Кои материјали се достапни за гуменото тело?
Вообичаените опции за материјали вклучуваат EPDM, NBR и неопренови. Прилагодените гумени соединенија, исто така, може да се земат предвид кога работниот медиум или температурата бараат специфична формулација.
3. Какви оценки за притисок се достапни?
Во зависност од структурата и барањата за примена, конфигурациите може да бидат дизајнирани за класи на работен притисок PN10, PN16 или PN25.
4. Кои големини може да се прилагодат?
Референцираната палета на производи опфаќа DN32 до DN600, додека поголемите димензии може да се земат предвид според барањата на проектот и инженерските спецификации.
5. Дали може да се користи во близина на пумпи и компресори?
Да. Пумпите и компресорите се типични локации за инсталација бидејќи овие машини можат да генерираат вибрации и динамички оптоварувања кои треба да се изолираат од поврзаните цевководи.
6. Дали може да се прилагоди типот на поврзување?
Да. Достапни се врски со прирабници, а прилагодените фитинзи може да се развијат според конфигурацијата на цевководот и барањата на проектот.
Како можете да побарате приспособено решение?
За индустриските купувачи, изборот на точниот флексибилен спој е комбинација од спецификации на производот и системско инженерство. JIDONGDA обезбедува приспособени решенија за проширување на гума кои покриваат различни дијаметри, гумени соединенија, структури за зајакнување, барања за притисок и конфигурации за поврзување. Кога барате понуда, наведете ја големината на цевката, работниот притисок, температурата, медиумот, барањата за движење, димензиите на прирабницата и околината за примена секогаш кога е можно. Овие детали му овозможуваат на производителот попрецизно да ја оцени соодветната конфигурација.
Ако набавите доверливо флексибилно поврзување за пумпа, компресор, водовод, систем за индустриски процеси или друга примена која бара многу,контактирајте со насза да разговарате за вашите работни услови, барањата за прилагодување, техничките спецификации и потребите за нарачка на големо со JIDONGDA.
