Резиме на написот: A брановиден метален експанзионен спојобезбедува контролирана флексибилност за индустриските цевки изложени на термичка експанзија, вибрации, флуктуации на притисокот и механичко движење. Со користење на брановидна структура на мевови од нерѓосувачки челик, може да се компензира за аксијално, странично и аголно поместување, истовремено помагајќи да се намали заморот од заварот, истекувањето на прирабницата и деформацијата поврзана со стресот. Овој водич го објаснува неговиот принцип на работа, клучните спецификации, опциите за материјали, апликациите, факторите на селекција и предностите за тешките системи на цевководи.
Содржина
- Што е експанзионен спој од брановиден метал?
- Како работи во индустриски цевководи?
- Кои се клучните технички спецификации?
- Кои се главните придобивки?
- Каде најчесто се користи?
- Како треба да го изберете вистинскиот производ?
- Најчесто поставувани прашања
- Завршни мисли

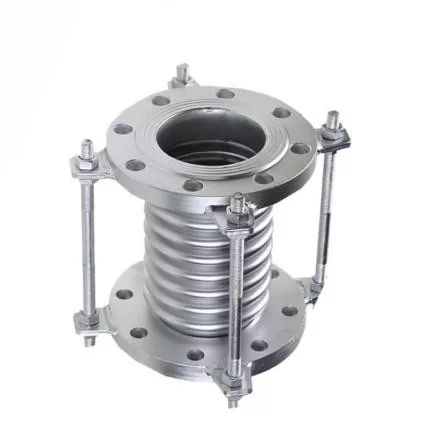

Што е експанзионен спој од брановиден метал?
ЏИДОНГДАзалихи аБрановидни метални експанзионен спојдизајниран да им даде на индустриските цевки контролирана флексибилност без да ја жртвува структурната стабилност. Нејзината брановидна конструкција на мевовите му овозможува на цевководот да го приспособи движењето предизвикано од температурните промени, вибрациите на опремата, флуктуациите на притисокот и механичкиот стрес.
За разлика од крутиот цевководен дел, експанзиониот спој создава намерно флексибилна област во цевководниот систем. Кога гасоводот се загрева или лади, неговата должина и положба може да се променат. Ако овие движења се ограничени, може да се акумулира прекумерен стрес околу заварите, прирабниците, вентилите, пумпите и поврзаната опрема. Правилно конструираниот метален експанзионен спој помага да се апсорбираат овие движења пред да станат штетни оптоварувања.
За купувачите кои ги оценуваат експанзионите спојки од индустриски метали, материјалот за мев, барањата за движење, рејтингот на притисокот, температурниот опсег, начинот на поврзување и околината за инсталација треба да се земат заедно.
Како работи во индустриски цевководи?
Принципот на работа се заснова на контролирана еластична деформација на брановидниот метален мев. Повеќекратните конволуции овозможуваат мевот да се свиткува кога поврзаните цевки се движат, додека металната конструкција ја одржува границата на притисокот.
Компензација за термичка експанзија
Високотемпературните цевководи се шират додека температурите на процесот се зголемуваат и се собираат додека паѓаат. Во системите за пареа, котел, хемиски, масло и термички течности, повторените температурни циклуси можат да генерираат значително движење. Брановидните мевови го апсорбираат ова поместување и го намалуваат стресот што се пренесува на крутите делови на цевките.
Механичка и компензација на вибрации
Индустриската опрема како што се пумпи, компресори, вентилатори, турбини и ротирачки машини може да внесат вибрации во поврзаните цевки. Соодветно дизајнираниот експанзионен спој може да прими контролирано движење и да помогне во спречувањето на вибрациите да се пренесуваат директно преку крутите приклучоци на цевките.
Повеќенасочно движење
Во зависност од дизајнот на системот, металните експанзиони зглобови можат да компензираат за три главни категории на движење:
- Аксијално движење:компресија или продолжување по должината на оската на цевката.
- Латерално движење:странично поместување на поврзаните цевководни делови.
- Аголно движење:ротационо движење помеѓу поврзаните цевководни делови.
Кои се клучните технички спецификации?
Изборот на експанзионен спој треба да започне со реалните работни услови наместо едноставно да се избере номинална големина на цевката. Информациите за производите на JIDONGDA опфаќаат мевчиња од нерѓосувачки челик со различни конфигурации за материјали и поврзување за индустриски апликации.
| Параметар | Типична спецификација | Инженерско размислување |
|---|---|---|
| Структура на мевови | Брановидни мевови од нерѓосувачки челик | Обезбедува контролирана флексибилност и компензација на движење |
| Материјал | SS304 / SS316 / SS321 / прилагодени легури | Изберете според температурата, корозијата и компатибилноста на медиумите |
| Работен притисок | PN10–PN40, во зависност од дизајнот | Мора да одговара на реалните услови за работа и притисок |
| Температурен опсег | -80°C до +600°C, во зависност од материјалот | Оценката и дизајнот на материјалот ги одредуваат употребливите температурни граници |
| Движење | Аксијален / страничен / аголен | Пред изборот треба да се пресметаат типот на движење и големината |
| Големина | DN15–DN300 | Верзиите со навој обично покриваат помали дијаметри |
| Врски | Навојна / прирабница / заварена | Изберете според распоредот на цевките и барањата за инсталација |
| Компатибилни медиуми | Пареа / топла вода / масло / гас / хемиски течности | Потврдете ја компатибилноста на материјалот со вистинскиот медиум |
За секој проект треба да се потврдат вистинските барања за притисок, температура, движење, фреквенција на циклус и замор. Може да се земат предвид приспособените дизајни кога стандардните конфигурации не ги исполнуваат условите за инсталација.
Кои се главните придобивки?
1. Сигурни перформанси при покачени температури
Металните мевови се особено погодни за апликации каде температурите го надминуваат практичниот опсег на работа на многу конвенционални флексибилни компоненти. Во зависност од изборот на материјалот и дизајнот, конструкцијата од нерѓосувачки челик може да поддржи тешки топлински средини.
2. Намален стрес на цевководот
Термичкото движење може постепено да создаде прекумерни оптоварувања на фиксните точки и приклучоците на опремата. Со воведување контролирана флексибилност, експанзиониот зглоб помага да се прераспредели движењето и да се намали концентрацијата на стрес во критичните области.
3. Подобра отпорност на вибрации
Онаму каде што машините генерираат постојани или периодични вибрации, флексибилното метално поврзување може да помогне да се изолира движењето помеѓу опремата и цевките. Ова може да придонесе за подобрена стабилност на системот кога зглобот е правилно избран и инсталиран.
4. Флексибилни опции за инсталација
Конфигурациите со навој, прирабници и заварени овозможуваат интегрирање на дилатационите споеви во различни архитектури на цевководи. Производите со навој со мал дијаметар може да бидат корисни околу приклучоците на компактна опрема, додека прирабничките и заварените дизајни можат да одговараат на поголемите индустриски системи за цевки.
5. Долгорочни циклични перформанси
Индустриските цевководи може да доживеат илјадници циклуси на греење и ладење во текот на својот работен век. Затоа, правилната геометрија на мевовите, изборот на материјалот, квалитетот на обликувањето и контролата на движењето се важни за постигнување на сигурни перформанси при замор.
Каде најчесто се користи?
Експанзионниот спој од брановидни метали е вреден секаде каде што крутите цевководи мора да приспособат термичко поместување или механичко движење. Вообичаените области на примена вклучуваат:
- Цевководи за петрохемиска обработка
- Постројки за производство на електрична енергија
- Пареа и котелски системи
- Високотемпературни HVAC системи
- Индустриска опрема за печки
- Капацитети за преработка на нафта и гас
- Цевководи за хемиска обработка
- Морски инженерски системи
- Приклучоци за механичка опрема
- Системи за транспорт на течности со висока температура
На пример, парниот цевковод што поврзува котел со опремата низводно може да доживее значително термичко проширување за време на стартувањето. Без соодветна компензација на движењето, ова проширување може да постави дополнителни оптоварувања на потпорите за цевки и прскалките на опремата. Правилно дизајнираниот зглоб за проширување на мевот обезбедува одредена област каде што може да се појави ова движење.
Како треба да го изберете вистинскиот производ?
Изборот на производот треба да се заснова на инженерски податоци, а не само на изгледот или на номиналниот дијаметар. Пред да побараат понуда, купувачите треба да ги подготват следните информации:
- Номинален дијаметар на цевката:Идентификувајте ја потребната големина на DN и димензии на поврзувањето.
- Работна температура:Наведете нормални, минимални и максимални температури.
- Работен притисок:Вклучете нормален и максимален работен притисок.
- Барања за движење:Дефинирајте го очекуваното аксијално, странично или аголно движење.
- Медиуми:Идентификувајте дали системот носи пареа, вода, масло, гас, хемикалии или друга течност.
- Барања за материјали:Изберете SS304, SS316, SS321 или друга соодветна легура според околината.
- Начин на поврзување:Определете дали се потребни краеви со навој, прирабници или заварени краеви.
- Услови за инсталација:Размислете за достапниот простор, потпорите за цевки, водилките, сидрата и приклучоците на опремата.
Исто така, важно е да се разликува експанзионен спој од општ флексибилен конектор. Зглобовите за проширување се дизајнирани околу специфични барања за движење и замор, така што геометријата на мевовите и ограничувањата на системот треба да се проценат како дел од комплетниот дизајн на цевките.
Најчесто поставувани прашања
П1: Која е основната намена на експанзионниот спој од брановиден метал?
Неговата примарна цел е да го компензира термичкото проширување и контролираното механичко движење во цевководните системи додека го намалува стресот пренесен на крутите компоненти.
П2: Дали може да се користат метални експанзиони зглобови за цевководи за пареа?
Да. Зглобовите за проширување на мевовите од не'рѓосувачки челик најчесто се применуваат во цевките за пареа и котел, под услов избраниот материјал, рејтингот на притисок, оценката за температура и капацитетот на движење да одговараат на работните услови.
П3: Кои материјали најчесто се користат?
Вообичаените опции вклучуваат не'рѓосувачки челик SS304, SS316 и SS321. Може да се земат предвид и приспособени легури кога налагаат поголема отпорност на корозија или специјализирани работни услови.
П4: Дали навојните експанзиони зглобови се погодни за мали цевководи?
Да. Конфигурациите со навој се особено погодни за цевководи со помал дијаметар, приклучоци на опрема и инсталации каде што просторот е ограничен.
П5: Која е разликата помеѓу аксијално, странично и аголно движење?
Аксијалното движење се случува по должината на оската на цевката, страничното движење се случува настрана, а аголното движење вклучува ротација помеѓу поврзаните делови на цевката. Потребниот тип на движење треба да се идентификува пред да се избере експанзионен спој.
П6: Може ли производот да се прилагоди?
Да. Во зависност од барањата на проектот, прилагодувањето може да вклучи степен на материјал, големина, рејтинг на притисок, конфигурација на поврзување и други инженерски параметри.
Завршни мисли
Правилно дизајниранаБрановидни метални експанзионен спојможе да игра важна улога во заштитата на индустриските цевки од термичка експанзија, вибрации, механичко поместување и акумулиран стрес. Со мевови од не'рѓосувачки челик, повеќе опции за поврзување и инженерски параметри што може да се конфигурираат, може да се прилагоди на тешки апликации за производство на енергија, петрохемиски, хемиска обработка, HVAC, морски и системи со течности со висока температура. JIDONGDA поддржува приспособени решенија за метални експанзиони споеви засновани на специфична големина на проектот, материјал, притисок, температура, движење и барања за поврзување. Ако избирате експанзионен спој за нова инсталација или заменувате постоечка компонента,контактирајте со насда разговарате за вашите работни услови и да побарате соодветно индустриско решение.
