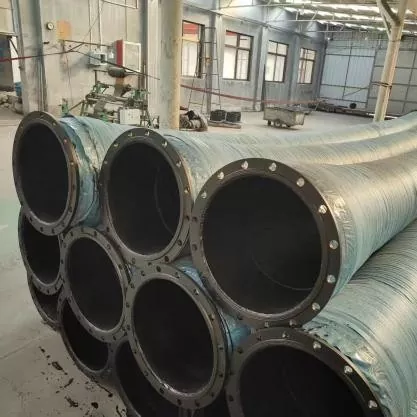

Гумено црево со голем дијаметар засилено со спирала од челична жица

Гуменото црево со голем дијаметар со спирално засилено челична жица JIDONGDA е дизајнирано за тешки апликации кои се карактеризираат со висок притисок, високи стапки на проток и значителни оптоварувања на удари. Неговата конструкција се одликува со повеќеслојна арматурна конструкција изработена од челична жица со висока цврстина во комбинација со композитна гума со високи перформанси; сите компоненти се формираат преку единствен процес на вулканизација со висока температура. Ова обезбедува стабилни и издржливи перформанси во опкружувања со тешки барања, како што се рудници, крајбрежни области и градилишта на отворено.

Гуменото црево со голем дијаметар со спирално засилено челична жица комбинира одлична флексибилност со висока носивост. Ги апсорбира вибрациите на опремата, компензира за неусогласеност на инсталацијата и термичко проширување или контракција и издржува постојани внатрешни бранови на притисок, како и надворешни влијанија. Во споредба со стандардните гумени црева зајакнати со ткаенина, овој производ нуди значителни предности: отпорност на колапс од вакуум, стабилност на димензиите (отпорност на истегнување) и висока отпорност на абење. Ова го прави критична компонента на големите индустриски цевководи дизајнирани за транспорт на кашеста маса и рефус материјали на долги растојанија.

Повеќеслојна структура и клучни предности

1. Внатрешен работен слој отпорен на абење

Направен од мешавина на природна и синтетичка гума многу отпорна на абење, мазниот внатрешен слој ја минимизира отпорноста на проток. Се спротивставува на ерозија и абразија од честички од песок и чакал, забавувајќи го абењето на внатрешниот ѕид кога е во контакт со материјали како што се минерална руда, морска тиња и наслаги од пепел.

2. Зајакнувачки слој од спирална челична жица

Повеќекратни нишки од челична жица со висока цврстина се спирално намотани под фиксен агол, формирајќи ја примарната носечка рамка која извршува четири клучни функции:

- Го зголемува номиналниот притисок

- Обезбедува висока отпорност на негативен притисок, спречувајќи колапс при операции на вшмукување

- Го ограничува радијалното проширување на телото на цревото под притисок

- Ја подобрува целокупната структурна стабилност и отпорноста на удар

3. Среден тампон слој

Еластичен гумен слој сместен помеѓу зајакнувачкиот слој и надворешниот гумен капак; го намалува влијанието на моменталните скокови на притисокот, го намалува ризикот од одвојување на слојот и значително ја подобрува отпорноста на замор при продолжено циклично пумпање течност.

4. Надворешен заштитен слој отпорен на временски услови

Изменета надворешна гумена обвивка отпорна на стареење, дизајнирана да издржи различни надворешни фактори: УВ деградација од изложеност на животната средина, пукање на озон во индустриските зони, корозија со прскање со сол во крајбрежните области и механичко абразија при подигање и монтажа.

Клучни области за примена

1. Транспортни системи за рударска индустрија: транспорт на минерална кашеста маса, јаловина, кашеста маса од јаглен и материјали за преработка; погоден за пумпање кашеста маса со висока содржина на песок и вакуумски операции.

2. Багер на пристаништа и мелиорација: се користи со цевководи за багер за транспорт на морски песок, речна тиња и материјали за полнење; пловечки конфигурации на цевководи достапни за офшор операции.

3. Нафтена и гасна индустрија: транспорт на кал за дупчење, индустриски циркулирачки течности и сродни материјали.

4. Инженерски машини и пумпни станици: цевководни приклучоци за големи багери, индустриски пумпи за вода и тешка опрема; придушување на вибрациите за време на работата.

5. Сектори за енергетика и животна средина: циркулација на кашеста маса за десулфуризација на електраните, транспорт на пепел/згура од печка и цевки за третман на индустриски отпад.

6. Металуршка индустрија: континуиран транспорт на високо абразивни минерални прашоци и зрнести медиуми за топење.

Клучни карактеристики на производот

1. Повеќеслојна конструкција од спирална челична жица обезбедува супериорна отпорност на притисок и удар.

2. Одличен отпор на негативен притисок; погоден и за апликации за вшмукување и за празнење, спречувајќи колапс на цревото под вакуум.

3. Способност за производство со голем дијаметар; нискиот отпор на течност обезбедува поголема транспортна ефикасност.

4. Висока флексибилност и способности за компензација; ги апсорбира вибрациите на опремата и ги елиминира концентрациите на стрес во системот за цевки.

5. Интегрирана отпорност на абење и временски услови; обезбедува сигурен работен век во сурови средини како што се рудници и офшор платформи.

6. Ниски трошоци за одржување; леснотијата на инсталација, отстранување и замена на монтирање на лице место го минимизира времето на прекин на опремата.

Прилагодени опции за конфигурација

1. Засилена полиуретанска (PU) внатрешна обвивка.

2. Специјализиран дизајн отпорен на ултра абење за пумпање на минерална кашеста маса.

3. Верзија отпорна на топлина (за континуирано работење на температури над 120°C).

4. Гумено соединение отпорно на масло.

5. Анти-статички и отпорен на експлозија дизајн.

6. Интегриран пловни систем (пловечки црева).

7. ANSI, DIN, JIS или BS стандардни прирабници.

8. Универзални спојки за брзо поврзување.

Конкурентни предности

✔ Цврста конструкција со повеќеслојна арматура со спирала од челична жица со висока цврстина

✔ Одлична отпорност и на позитивен притисок и на вакуум

✔ Погоден за употреба во различни и тешки индустриски апликации за транспорт

✔ Способност за производство на сопствени производи со голем дијаметар за екстремни работни услови

✔ Сеопфатни услуги за производство на OEM и ODM

✔ Долгогодишно искуство во набавка на опрема за домашни и меѓународни инженерски проекти

Пример за спроведување на инженерски проект

Пример 1: Проект за мелиорација на пристаниште (Југоисточна Азија)

Барања за проектот: Потребен е морски цевковод долг 12 километри за мелиорација, дизајниран за континуиран транспорт на морски песок измешан со кршен школка и чакал. Пловечките црева за вшмукување и испуштање со голем дијаметар мораа да издржат изложеност на прскање со сол и да работат во услови на вшмукување (негативен притисок).

JIDONGDA Решение: пливачки гумени црева зајакнати со челична жица DN600 со надворешен гумен слој високо отпорен на корозија (морска класа) и прирабници со стандардна DIN.

Оперативни резултати: 24 месеци континуирано работење без деформација (израмнување) на цревото и без пукање на надворешниот гумен слој поради изложеност на прскање со сол. Фреквенцијата на замена беше намалена за 70% во споредба со конвенционалните црева за багер. Производите успешно поминаа независни инспекции за квалитет за морските инженерски апликации и станаа претпочитан избор на изведувачот.

Најчесто поставувани прашања

П1: Која е максималната оценка за негативен притисок за гуменото црево со голем дијаметар со челична жица на JIDONGDA? Дали се погодни за операции на вшмукување на долги растојанија при багер?

О: Стандардните модели издржуваат негативен притисок од -0,09 MPa без деформација, додека моделите направени по нарачка со армирани спирални структури можат да работат во услови на длабок вакуум до -0,098 MPa. Тие се целосно погодни за операции на вшмукување и испуштање, вклучително и копирање на долги растојанија и транспорт на јаловината на рудникот. Може да се инсталираат дополнителни пловни елементи за поморски транспорт на долги растојанија.

П2: Кои опции се достапни за ракување со високотемпературни, мрсни или запаливи/експлозивни медиуми?

О: Се нудат три типа на специјализирани решенија: дизајни отпорни на високи температури (за континуирано работење над 120°C); производи направени од композитна гума отпорна на масло базирана на нитрилна гума (NBR) за транспорт на сурова нафта, хидраулични масла или органски растворувачи; и анти-статички дизајни отпорни на експлозија дизајнирани да го трошат статичкиот електрицитет создаден од триење на медиумите (погодни за ракување со запаливи нафтени продукти). Извештаите за тестирање кои ги покриваат својствата на материјалот и карактеристиките на изведбата се обезбедени за сите специјализирани производи.

П3: Со кои меѓународни стандарди за спојки се компатибилни производите? Може ли фабриката JIDONGDA да снабдува целосно склопени единици?

О: Цревата се компатибилни со четири главни стандарди за прирабници (ANSI, DIN, JIS, BS), како и со разни видови спојки за брзо поврзување. Ние нудиме сеопфатно решение кое вклучува сечење, притискање на прирабница, монолитно склопување на вулканизација и хидростатско тестирање; готовите производи - комплетни со фитинзи - се доставуваат директно до локацијата, со што се елиминира потребата за понатамошна обработка од страна на клиентот и се намалува ризикот од протекување на надворешните точки за поврзување.
