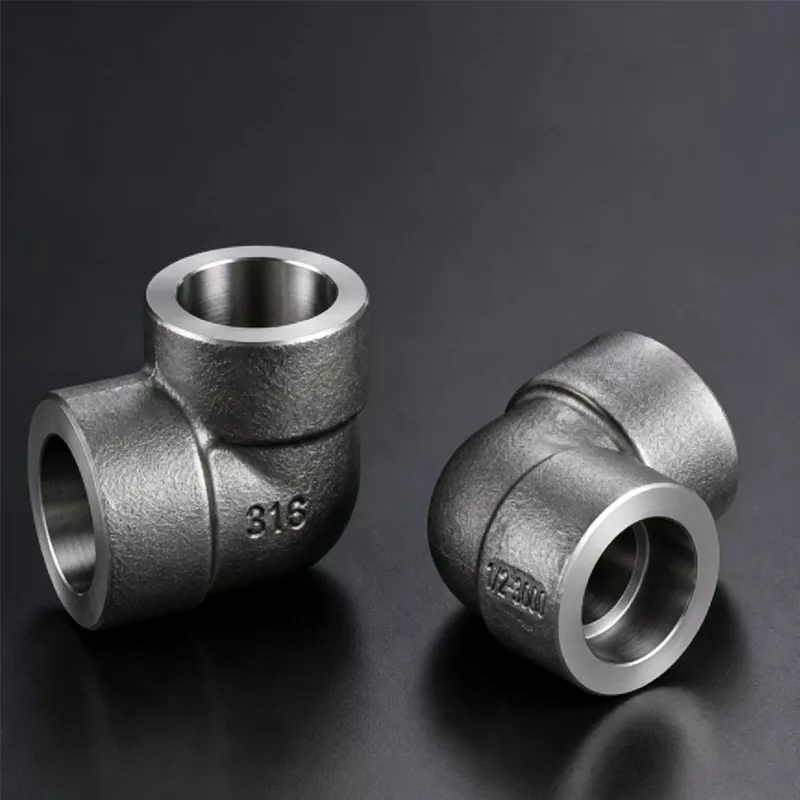

Разбирање на запечатувањето под висок притисок: Инженерски водич за избор на колена заварување од 90°

Во современите распореди на индустриски цевки, пренасочувањето никогаш не е само геометриска потреба - тоа е критична точка на стрес. При ракување со течности под висок притисок, корозивни гасови или екстремни температурни флуктуации, изборот нанасочен фитинзидиректно ја диктира стабилноста на системот и оперативната безбедност. Меѓу компонентите на цевките со мали отвори,90° приклучок за заварување на коленотоостанува основен стандард за трајни, отпорни на истекување под прав агол транзиции.

Во ЈИДОНГДА, нашиот производствен капацитет за тешки должности секојдневно комуницира со меѓународни EPC изведувачи, раководители на проекти во рафинеријата и индустриски дистрибутери. Разбираме дека еден дефект на монтирањето може да ја запре цела производна линија. За да им помогнеме на вашите тимови за инженерство и набавки да ги ублажат ризиците, го составивме овој технички водич за избирање и оценување на колена за заварување од 90° за системи со висока доверливост.

Механика на заварување со штекер: зошто ги надминува врските со навој

За системи за цевководи со мали отвори (вообичаено се движат од 1/8" до 4"), инженерите често размислуваат помеѓу фитинзи за заварување со навој и штекер. Од нашето производствено искуство, технологијата за заварување со штекер нуди различни механички предности во критични средини:

Патеки за нула истекување: За разлика од конфигурациите со навој кои се потпираат на заптивки и се склони кон вибрационо олабавување, 90° приклучокот за заварување има шуплина на штекерот со прецизно машинско производство. Цевката се лизга директно во оваа вдлабнатина и се нанесува периферен филе завар. Ова создава постојана металуршка врска која целосно ги елиминира векторите на истекување.

Мазна внатрешна геометрија: Приклучоците со навој често создаваат внатрешни чекори кои предизвикуваат флуидни турбуленции. Нашиот процес на фалсификување и обработка обезбедува високо конзистентен внатрешен дијаметар, одржувајќи ја стабилноста на притисокот и намалувајќи ја концентрацијата на стрес при свиокот под прав агол.

Одлучување за оценки на материјали за суровата средина

Интегритетот на материјалот не може да се преговара кога гасоводот работи помеѓу -40°C и 450°C. Во нашата работилница за фалсификување, ги произведуваме овие колена користејќи три основни категории на материјали, секоја прилагодена на специфични хемиски и механички оптоварувања:

Обезбедување на глобална усогласеност на проектот: ASME B16.11 и рејтинзи за притисок

При поднесување на листови со податоци за производи за техничко одобрување во меѓународни проекти за цевководи или централи за инструменти за нафта и гас, задолжително е строго усогласување со глобалните стандарди.

Секоја серија од 90°приклучок заварување коленапроизведен во нашиот објект JIDONGDA е дизајниран за целосно усогласување со стандардите ASME B16.11, MSS SP-79 или DIN. За тимовите за набавки кои подготвуваат технички спецификации, оценките за притисок мора правилно да се вкрстат со соодветниот распоред на цевки:

Класа 3000 / Класа 6000 / Класа 9000: Овие ознаки ги регулираат фитинзите за заварување со фалсификувани приклучоци според ASME B16.11, обезбедувајќи тие да издржат работен притисок до 3000 PSI, 6000 PSI или 9000 PSI соодветно, во зависност од дебелината на ѕидот што одговара.

Интеграција на површински третман: За заштита од атмосферска корозија за време на поморскиот превоз и складирањето на работното место, применуваме специјализирани завршетоци на површините, вклучувајќи црно фосфатирање, галванизирање со топло натопување или мариноване и пасивација за линии од нерѓосувачки челик.

Директна фабричка поддршка за вашиот следен циклус на набавки

Дали ви се потребни технички цртежи, прецизни пресметки на тежината или решенија за прилагодена големина за претстојниот проект? Прескокнете ги брокерите и разговарајте директно со нашата канцеларија за меѓународни услуги.

Контактирајте со JIDONGDA за директна понуда за големопродажбаДенес ќе добиете конкурентен предлог за цени и сеопфатни материјали за поднесување во рок од 24 часа.
